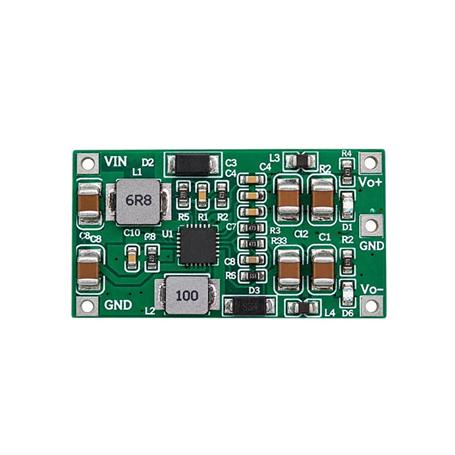

ماژول تغذیه متقارن ابزار دقیق TPS65131 بدون نویز با ولتاژ ثابت 12V±
IN-PS-DUAL-5.5V-12V-400mA
ماژول تغذیه متقارن ابزار دقیق TPS65131 بدون نویز با ولتاژ ثابت 12V± و ورودی 2.7V~5V مناسب راه اندازی تقویت کننده حسگر نیمه هادی (Photodiode Amplifier)
معرفی
این ماژول یک منبع تغذیه دوگانه DC غیرایزوله با خروجی مثبت و منفی است که با استفاده از تراشه TPS65131، ولتاژ ورودی تک‌منبع DC را به تغذیه دوگانه تبدیل می‌کند.
خروجی ماژول ثابت است.
کاربردها
- مناسب برای تغذیه تقویت‌کننده‌ها و مدارهای آنالوگ حساس به نویز (مدارات TIA)
- تغذیه تقویت‌کننده‌های صوتی و آنالوگ
- مدارهای RF
- مدارهای حساس به نویز
- تجهیزات اندازه گیری و آزمایشگاهی
- مبدل‌های داده با دقت و سرعت بالا
- مدارهای پردازش سیگنال
- منابع تغذیه برای مدارهای آنالوگ دقیق
- پروژه‌های تحقیقاتی و آزمایشگاهی
ویژگی‌های کلیدی
- تبدیل ورودی تک‌منبع DC به تغذیه دوگانه +12V و -12V
- استفاده از تراشهTPS65131
- ابعاد کوچک و مناسب برای مدارهای فشرده
- فرکانس سوئیچینگ بالا، 1.38MHz
- ریپل خروجی کمتر از 60mV / 20mV
- دارای حفاظت داخلی در برابر اضافه‌جریان
- دارای حفاظت اضافه‌ولتاژ خروجی
- دارای خاموشی حرارتی
- دارای LED نشانگر خروجی
- مناسب برای پروژه‌های الکترونیکی، دانشگاهی و صنعتی
نکات مهم
- با افزایش جریان بار، دمای آی‌سی، سلف و دیودها افزایش می‌یابد. در کاربردهای با بار بالا، شرایط حرارتی ماژول را در نظر بگیرید.
- ولتاژ ورودی نباید از محدوده 2.7 تا 5.5V DC خارج شود.
- پیش از اتصال بار، پلاریته ورودی و خروجی‌ها را بررسی کنید.
مشخصات
- ولتاژ ورودی : 2.7 V - 5 V
- جریان خروجی منفی : −350 mA
- جریان خروجی مثبت : 400 mA
- فرکانس سوئیچینگ : 1.38 MHz
Technical Information ±12V Fixed Voltage Low-Noise Precision Instrument Symmetric Power Supply Module TPS65131 |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Input Voltage | 2.7 V | - | 5 V |
| Peak Output Power | - | 6 W | 7 W |
| Positive Output Voltage | - | V 12 | - |
| Negative Output Voltage | - | −12 V | - |
| Positive Output Current | - | - | 400 mA |
| Negative Output Current | - | - | −350 mA |
| Switching Frequency | 1.38 MHz | ||
| Positive Output Efficiency | - | 86 % | - |
| Negative Output Efficiency | - | 79 % | - |
| Operating Temperature | −40 °C | - | 85 °C |
| Size | 36 x 21 x 4 mm³ | ||
| Weight | 3.7 g | ||
