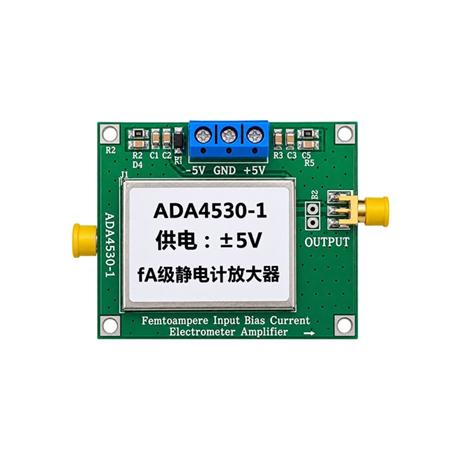

ماژول تقویت کننده Transimpedance فوق حساس ADA4530-1 با محدوده اندازه گیری fA

شماره قطعه TIA-5V-fA

ماژول تقویت کننده Transimpedance فوق حساس مبتنی بر ADA4530 با محدوده اندازه گیری 1pA-0.5nA و ورودی تغذیه 5V ±

تعداد

181,000,000 ریال (No tax) 0,0,000‎ریال (No tax)

توضیح

معرفی

این ماژول یک تقویت‌کننده ترانس‌ایمپدانس (TIA) با دقت بالا مبتنی بر ADA4530-1 است که برای اندازه‌گیری جریان‌های بسیار ضعیف در محدوده fA، pA و nA طراحی شده است. این ماژول جریان ورودی بسیار کوچک را به ولتاژ تبدیل کرده و به‌عنوان یک تقویت‌کننده I/V در سیستم‌های اندازه‌گیری دقیق مورد استفاده قرار می‌گیرد.

این ماژول برای اندازه‌گیری جریان فوتودیود و آشکارسازهای نوری، نیمه هادی، ژرمانیومی، INGAS، سیلیکونی، تبدیل فوتوالکتریک I/V، آزمایش و بررسی مدارهای اندازه‌گیری جریان ضعیف و توسعه سریع پروژه‌های الکترونیکی مناسب است.

محدوده اندازه‌گیری 1pA تا 0.500nA است و مقاومت Transimpedance پیش‌فرض آن 10GΩ است.

تراشه اصلى ADA4530-1 داراى جريان باياس در محدوده فمتوآمپر (fA) است ويک تقويت كننده عملياتى Rail-to-Rail با دقت بسيار بالا محسوب مى شود.

مشخصات فنی

- تراشه اصلی: ADA4530-1

- نوع مدار: تقویت‌کننده Transimpedance (مدارTIA)

- نوع کاربرد: اندازه‌گیری جریان‌های بسیار ضعیف و راه اندازی فتودیود های با حساسیت بالا

- محدوده جریان: fA / pA / nA

- محدوده اندازه‌گیری اعلام‌شده: 1pA تا 0.500nA

- مقاومت Transimpedance پیش‌فرض: 10GΩ

- نوع تبدیل: جریان به ولتاژ (I/V)

- فرمول تبدیل: Vout = −I × R

- نوع تقویت‌کننده عملیاتی: Rail-to-Rail
