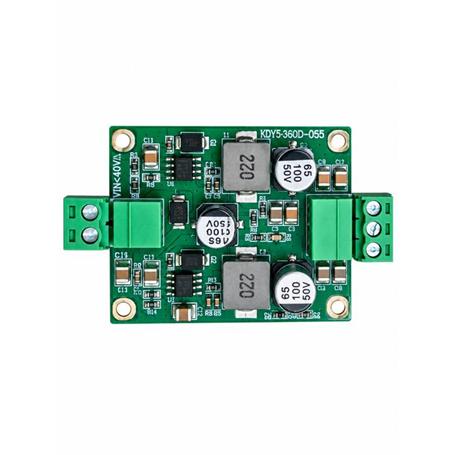

ماژول تغذیه متقارن ابزار دقیق 5V ± بدون نویز
IN-PS-DUAL-36V-5V-2A
ماژول تغذیه متقارن ابزار دقیق مبتی بر TPS54360D با خروجی 5V ± و ورودی 7V~40V مناسب راه اندازی تقویت کننده حسگر نیمه هادی (Photodiode Amplifier)
معرفی
این ماژول یک منبع تغذیه سوئیچینگ با دو خروجی است که از یک ورودی DC، همزمان یک خروجی مثبت (VDD) و یک خروجی منفی (VEE) تولید میکند. این ماژول بر پایه آیسی اصلی TPS54360 طراحی شده و برای تغذیه تقویتکنندهها و مدارهای آنالوگ حساس به نویز (مدارات TIA)، آپامپها، ADC/DAC، تقویتکنندههای صوتی، تجهیزات آزمایشگاهی و پروژههایی که به ولتاژ5V± نیاز دارند بسیار مناسب است.
این برد دارای ورودی و خروجی ترمینالی 3.81mm، محافظت در برابر اتصال معکوس، خازنهای Low-ESR و سلف توان بالا بوده و بازدهی بالایی در خروجی مثبت ارائه میدهد.
ویژگیهای محصول
تولید همزمان ولتاژ مثبت و منفی از یک منبع تغذیه
استفاده از آیسی اورجینال TPS54360
خروجی5V± پایدار
فرکانس سوئیچینگ 600kHz
راندمان بالا تا 91٪
ترمینالهای پیچی 3.81mm قابل جداسازی
دارای LED نمایش وضعیت خروجی
محافظت در برابر اتصال معکوس ورودی
استفاده از سلف یکپارچه توان بالا
خازنهای Low-ESR برای کاهش ریپل
سوراخهای نصب M3 روی برد
نکات مهم قبل از استفاده
ولتاژ ورودی نباید از 36 ولت بیشتر شود.
این ماژول ایزوله نیست و زمین ورودی و خروجی مشترک است.
خروجیها ثابت هستند و قابلیت تنظیم ولتاژ روی خود برد ندارند.
در توانهای بالاتر از 40 وات استفاده از هیتسینک یا جریان هوای مناسب توصیه میشود.
خروجی منفی نسبت به خروجی مثبت جریان کمتری تأمین میکند (2A در برابر 3A).
برای مدارهای بسیار حساس، در صورت نیاز میتوان پس از خروجی از رگولاتور خطی LDO جهت کاهش بیشتر نویز استفاده کرد.
مشخصات
- ولتاژ ورودی : 7 V - 40 V
- جریان خروجی مثبت : 3 A
- جریان خروجی منفی : 2 A
- توان خروجی مثبت : 36 W
- توان خروجی منفی : 24 W
- فرکانس سوئیچینگ : 600 kHz
Technical Information ±5V Low-Noise Precision Instrument Symmetric Power Supply Converter Module |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Input Voltage | 7 V | - | 40 V |
| Positive Output Voltage | - | V 5 | - |
| Negative Output Voltage | - | −5 V | - |
| Positive Output Current | - | - | 3 A |
| Negative Output Current | - | - | 2 A |
| Positive Output Power | 36 W | ||
| Negative Output Power | 24 W | ||
| Switching Frequency | 600 kHz | ||
| Positive Output Efficiency | - | 91 % | - |
| Negative Output Efficiency | 75 % | - | - |
| Operating Temperature | −40 °C | - | 85 °C |
| Size | 50 x 40 x 14 mm³ | ||
| Weight | 21.09 g | ||
