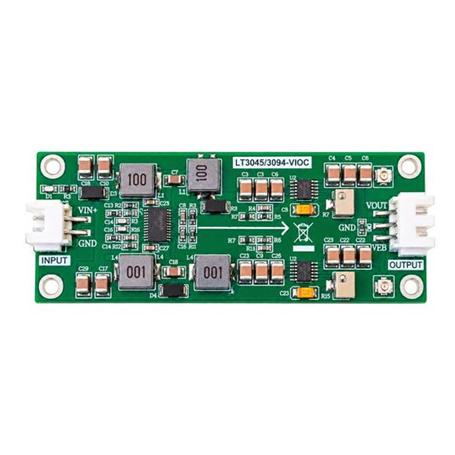

ماژول تغذیه متقارن ابزار دقیق بدون نویز قابل تنظیم

شماره قطعه IN-PS-DUAL-20V-ADJ-400mA

ماژول منبع تغذیه متقارن ابزار دقیق بدون نویز با ولتاژ خروجی قابل تنظیم و ورودی 5V~20V مناسب راه اندازی تقویت کننده حسگر نیمه هادی (Photodiode Amplifier)

تعداد

322,000,000 ریال (No tax) 0,0,000‎ریال (No tax)

توضیح

معرفی

این ماژول یک منبع تغذیه دوگانه DC با خروجی مثبت و منفی، قابل تنظیم و کم‌نویز است که با ترکیب آیسی های LT8582، LT3045 و LT3094 طراحی شده است. این ماژول ابتدا توسط دو کانال مبدل سوئیچینگ LT8582 تبدیل ولتاژ ورودی را انجام میدهد و سپس با استفاده از رگولاتورهای خطی کم‌نویز LT3045 و LT3094، ولتاژ خروجی را با نویز و ریپل بسیار پایین تنظیم می‌کند.

این ماژول دارای طراحی چهارلایه PCB، خازن‌های فیلتر، LED و قابلیت VIOC است. طراحی VIOC برای کنترل ولتاژ ورودی رگولاتور سوئیچینگ استفاده می‌شود تا اختلاف ولتاژ ورودی و خروجی رگولاتور کنترل شود. این ویژگی باعث کاهش افت ولتاژ اضافی، کاهش توان تلفاتی، کاهش گرمای ایجادشده و بهبود شرایط کاری رگولاتورمی شود.

خروجی ماژول قابل تنظیم است و ولتاژ موردنظر را می‌توان با استفاده از پتانسیومترهای تنظیم روی برد تعیین کرد.

محتویات بسته: ماژول به همراه هیت سینک و سیم اتصال

کاربردها

- مناسب برای تغذیه تقویت‌کننده‌ها و مدارهای آنالوگ حساس به نویز (مدارات TIA)

- تغذیه تقویت‌کننده‌های صوتی و آنالوگ

- مدارهای RF

- مدارهای حساس به نویز

- تجهیزات اندازه گیری و آزمایشگاهی

- مبدل‌های داده با دقت و سرعت بالا

- مدارهای پردازش سیگنال

- منابع تغذیه برای مدارهای آنالوگ دقیق

- پروژه‌های تحقیقاتی و آزمایشگاهی

ویژگی‌های کلیدی

- خروجی دوگانه مثبت و منفی

- خروجی ولتاژ قابل تنظیم

- ورودی DC با محدوده گسترده

- استفاده از LT8582 به‌عنوان مبدل DC-DC

- استفاده از LT3045 برای رگولاسیون مثبت

- استفاده از LT3094 برای رگولاسیون منفی

- نویز بسیار پایین

- PSRR بالا

- دارای قابلیت VIOC Voltage Tracking

- کاهش توان تلفاتی رگولاتورهای خطی با کنترل اختلاف ولتاژ ورودی/خروجی

- دارای LED نشانگر وضعیت تغذیه

- PCB چهارلایه

- طراحی حرارتی مناسب

- رابط ورودی: XH2.54-2P

- رابط خروجی: XH2.54-3P

- دارای سوراخ‌های نصب M3

- دارای رابط استاندارد تغذیه و هیت سینک

نکات مهم

- ولتاژ ورودی پیشنهادی ماژول 5V+ تا 20V+ است.

- خروجی مثبت و منفی توسط پتانسیومترهای تنظیم روی برد قابل تنظیم هستند.

- قبل از اتصال بار، ولتاژ خروجی را با مولتی‌متر بررسی و تنظیم کنید.

- حداکثر جریان برای ماژول 400mA± است.

- توان خروجی پیشنهادی کل ماژول حدود 8W است.

- در جریان‌های بالا، به شرایط حرارتی ماژول توجه شود.

- خروجی منفی را با قطبیت صحیح به مدار متصل کنید.

- برای دستیابی به کمترین نویز، سیم‌کشی خروجی مناسب و کوتاه ترین مسیر توصیه می‌شود.

- پورت IPEX1 برای اندازه‌گیری ریپل در نظر گرفته شده است.

مشخصات

ولتاژ ورودی : 5 V - 20 V
جریان خروجی منفی : ‎−400 mA
جریان خروجی مثبت : 400 mA
فرکانس سوئیچینگ : 1250 kHz

Technical Information Adjustable Low-Noise Precision Instrument Symmetric Power Supply Module
Parameter	Min	Typ.	Max
Input Voltage	5 V	-	20 V
Peak Output Power	-	-	8 W
Positive Output Voltage	1 V	-	15 V
Negative Output Voltage	‎−1 V	-	‎−15 V
Positive Output Current	-	-	400 mA
Negative Output Current	-	-	‎−400 mA
Switching Frequency		1250 kHz
Positive Regulator RMS Noise		0.8 uVrms (10Hz - 100kHz)
Negative Regulator RMS Noise		0.8 uVrms (10Hz - 100kHz)
Positive Regulator PSRR		76 dB at 1MHz
Negative Regulator PSRR		74 dB at 1MHz
Operating Temperature	‎−25 °C	-	70 °C
Size		80 x 30 x 5 mm³
Weight		15.69 g
