ماژول تغذیه متقارن ابزار دقیق بدون نویز با ولتاژ ثابت 3.3V±

شماره قطعه IN-PS-DUAL-25V-3.3V-20mA

ماژول تغذیه متقارن ابزار دقیق بدون نویز با ولتاژ ثابت 3.3V± و ورودی 5V~25V مناسب راه اندازی تقویت کننده حسگر نیمه هادی (Photodiode Amplifier)

تعداد

160,000,000 ریال (No tax) 0,0,000‎ریال (No tax)

توضیح

معرفی

این ماژول یک منبع تغذیه دوگانه DC غیرایزوله با خروجی مثبت و منفی است که با استفاده از آی‌سی‌های TPS5430، LT1963 و LT3015 طراحی شده است. این ماژول ولتاژ ورودی تک‌قطبی DC را به ولتاژ دوگانه مثبت و منفی تبدیل می‌کند.

ماژول از یک ساختار مبدل کاهنده (Buck) استفاده می‌کند.

خروجی ماژول ثابت است.

محتویات بسته: ماژول + پشتیبانی فنی + سیم اتصال + پیچ گوشتی

کاربردها

- مناسب برای تغذیه تقویت‌کننده‌ها و مدارهای آنالوگ حساس به نویز (مدارات TIA)

- تغذیه تقویت‌کننده‌های صوتی و آنالوگ

- مدارهای RF

- مدارهای حساس به نویز

- تجهیزات اندازه گیری و آزمایشگاهی

- مبدل‌های داده با دقت و سرعت بالا

- مدارهای پردازش سیگنال

- منابع تغذیه برای مدارهای آنالوگ دقیق

- پروژه‌های تحقیقاتی و آزمایشگاهی

ویژگی‌های کلیدی

- خروجی دوگانه مثبت و منفی

- ورودی تک‌قطبی DC

- استفاده از TPS5430 + LT1963 + LT3015

- ساختار مبدل کاهنده (Buck)

- طراحی غیرایزوله

- ریپل خروجی مثبت کمتر از 12mVpp

- ریپل خروجی منفی کمتر از 15mVpp

- مصرف در حالت بی‌باری حدود 20mA

- دارای سوراخ‌های نصب با قطر 3mm

- رابط ورودی: 5.08-2P / XH2.54-2P

- رابط خروجی: 5.08-3P / XH2.54-3P

نکات مهم

- از اعمال ولتاژ ورودی خارج از محدوده مجاز خودداری شود.

- قبل از اتصال ماژول به مدار، ولتاژ و قطبیت خروجی بررسی شود.

مشخصات

ولتاژ ورودی : 5 V - 25 V
فرکانس سوئیچینگ : 500 kHz
توان خروجی مثبت : 12 W(12V,1A)
توان خروجی منفی : 12 W(12V,1A)

Technical Information 3.3V Fixed Voltage Low-Noise Precision Instrument Symmetric Power Supply Module ±
Parameter	Min	Typ.	Max
Input Voltage	5 V	-	25 V
Positive Output Voltage	-	V 3.3	-
Negative Output Voltage	-	‎−3.3 V	-
Positive Output Power		12 W(12V,1A)
Negative Output Power		12 W(12V,1A)
Switching Frequency		500 kHz
Positive Output Efficiency	-	-	93 %
Negative Output Efficiency	86 %	-	-
Operating Temperature	‎−25 °C	-	85 °C

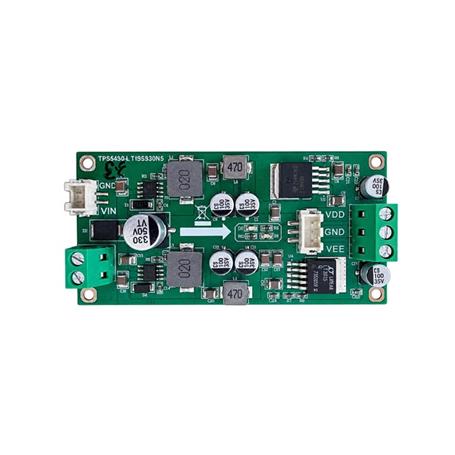

Size		90 x 45 x 12 mm³
Weight		30.6 g
