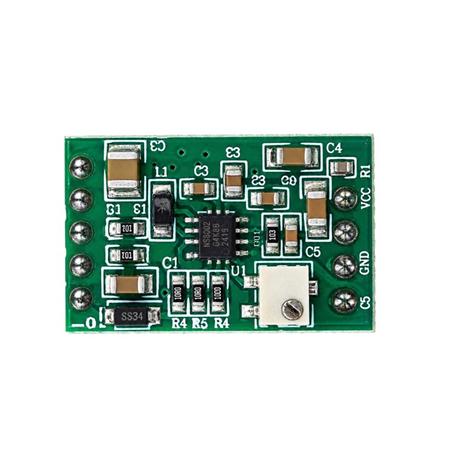

ماژول تغذیه افزاینده ولتاژ بالا LTC3482 قابل تنظیم تا 90V

شماره قطعه BOOST-PS-15V-ADJ-90V

ماژول تغذیه افزاینده ولتاژ بالا LTC3482 قابل تنظیم تا 90V و ورودی 2.5V~15V مناسب ولتاژ بایاس و راه اندازی تقویت کننده حسگر نیمه هادی (Photodiode Amplifier)

تعداد

123,000,000 ریال (No tax) 0,0,000‎ریال (No tax)

توضیح

معرفی

این ماژول یک مبدل تغذیه افزاینده ولتاژ بالا بر پایه تراشه LTC3482 است که برای تولید ولتاژ بالا با جریان خروجی بسیار کم طراحی شده است.

ولتاژ خروجی با استفاده از پتانسیومتر روی ماژول قابل تنظیم است و حداکثر به 90 ولت می‌رسد.

این ماژول به‌طور ویژه برای تأمین ولتاژ بایاس و تحریک قطعات نوری مانند PD، APD و MPPC طراحی شده و به دلیل جریان خروجی بسیار پایین، برای تغذیه بارهای توان بالا مناسب نیست. از ویژگی‌های آن می‌توان به نویز و ریپل بسیار پایین، حفاظت در برابر اتصال معکوس ورودی، تنظیم ولتاژ خروجی با پتانسیومتر و قابلیت مانیتورینگ جریان اشاره کرد.

ویژگی‌های کلیدی

- نوع ماژول DC-DC غیرایزوله افزاینده (Boost)

- ولتاژ ورودی پیشنهادی 5V

- حداکثر جریان خروجی 3mA

- مصرف جریان بی‌باری حدود 1mA

- ریپل خروجی کمتر از 1mV در حالت بی‌باری

- سطح نویز بسیار پایین، حدود 100µVpp

- حفاظت در برابر اتصال معکوس

- فیوز خارجی ندارد

- قابلیت تنظیم ولتاژ دارد

- مانیتورینگ جریان دارد

- رابط اتصال هدر 2.54mm

- نیاز به هیت‌سینک ندارد

کاربردها

- تأمین ولتاژ بایاس برای دیودهای APD

- تأمین ولتاژ بالا برای MPPC / SiPM

- تأمین ولتاژ تحریک برای قطعات و آشکارسازهای نوری

- استفاده در مدارهای تشخیص و اندازه‌گیری نور

- استفاده در فوتودیود ها و آشکارسازهای نوری

- ایجاد ولتاژ بالا با جریان بسیار کم در تجهیزات الکترونیکی و آزمایشگاهی

- استفاده در پروژه‌های اپتوالکترونیک و اندازه‌گیری سیگنال‌های نوری ضعیف

نکات مهم

- خروجی ماژول می‌تواند تا 90V برسد؛ هنگام اندازه‌گیری و کار با خروجی، نکات ایمنی ولتاژ بالا رعایت شود.

- این ماژول حداکثر 3mA جریان خروجی دارد و برای بارهای توان بالا مناسب نیست.

- از اتصال کوتاه خروجی یا اتصال بار با امپدانس بسیار پایین خودداری شود.

- خروجی دارای پتانسیومتر تنظیم ولتاژ است و امکان کنترل خارجی از طریق پایه CTRL نیز وجود دارد.

مشخصات

ولتاژ ورودی : 2.5 V - 15 V
فرکانس سوئیچینگ : 650 kHz
ولتاژ خروجی : - - 90 V
جریان خروجی : - - 3 mA

Technical Information LTC3482 High Voltage Power Supply Boost Converter Module Adjustable 90V
Parameter	Min	Typ.	Max
Input Voltage	2.5 V	-	15 V
Output Current	-	-	3 mA
Output Voltage	-	-	90 V
Peak Output Power	-	6 W	7 W
Switching Frequency		650 kHz
Operating Temperature	‎−40 °C	-	85 °C
Size		25 x 15 x 6.8 mm³
Weight		5 g
