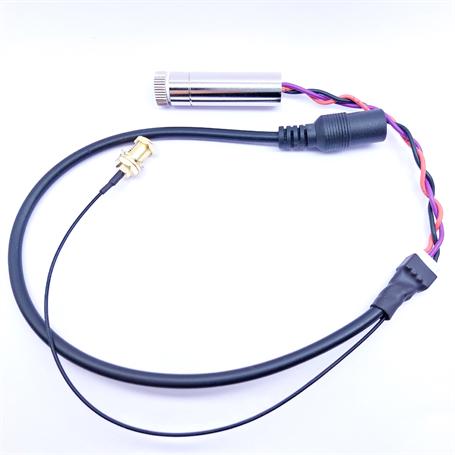

مجموعه لیزر دیودی نقطه‌ای 664 نانومتر 150 میلی‌وات گاوسی ساخت مجموعه همدوس
مجموعه لیزر دیودی نقطه‌ای گاوسی 664 نانومتر 150 میلی‌وات دارای نگه‌دارنده دیود با قطر و طول ترتیب 11.9 و 44.7 میلیمتر و ولتاژ ورودی (تغذیه) 5 ولت ساخت مجموعه همدوس
معرفی
این مجموعه لیزر دیودی با طول‌موج 664 نانومتر، دارای بیشینه توان خروجی 150 میلی‌وات است. ولتاژ ورودی (تغذیه) این مجموعه 5 ولت است. قطر و طول نگه‌دارنده دیود آن به ترتیب 11.9 و 44.7 میلیمتر می‌باشد. این مجموعه لیزر از صفر تا صد توسط فروشگاه همدوس مونتاژ شده که از مزایای آن می‌توان به اطلاع از نوع دیود به کار رفته در ماژول و دسترسی به دیتاشیت آن اشاره کرد. دیود مانت شده در این محصول ML101J29-G است که ولتاژ کاری آن 2.4 ولت و جریان کاری آن 280 میلی‌آمپر است. لنز به کار رفته در مقطع خروجی لیزر از نوع Glass با لایه نشانی ضد بازتاب در ناحیه 400 الی 700 نانومتر و با فاصله کانونی 6 میلیمتر است. تمامی اجزای این ماژول لیزر اعم از دیود لیزر، نگه‌دارنده دیود، درایور لیزر و لنز 9 میلیمتری آن همگی از محصولات موجود در فروشگاه همدوس هستند که پس از مونتاژ، پارامترهای محصول شامل پروفایل مقطع لیزر، توان پرتو خروجی و طیف آن سنجیده شده و در قالب برگه اطلاعاتی در قسمت دیتاشیت این محصول بارگذاری شده است. نکته قابل توجه در مورد این محصول این است که پروفایل آن در هر دو راستای عمودی و افقی گاوسی است. برای اثبات صحت این موضوع پروفایل مجموعه به همراه توضیحات تکمیلی در دیتاشیت قرار داده شده است. خروجی سیم های قرمز و سیاه ماژول به ترتیب مربوط به منبع تغذیه مثبت و منفی و خروجی سیم بنفش مجموعه مربوط به پایه TTL+ است که برای راه‌اندازی مجموعه باید با پایه مثبت منبع تغذیه اتصال کوتاه شود ( این نکته در فرایند مونتاژ ماژول لحاظ شده است). توجه شود که محافظت از لیزر دربرابر (ESD (Protection against electrostatic discharges به کمک دستبند آنتی استاتیک و دیگر روش‌های مرسوم آن الزامی است. همچنین باتوجه به حساسیت بالای چشم نسبت به نور لیزر محافظت ویژه از چشم بوسیله عینک محافظ از اهمیت بالایی برخوردار است.
مشخصات
- طول موج مرکزی : 664 nm
- توان خروجی بیشینه : 150 mW
- ولتاژ ورودی : 5 V - -
- قطر لیزر : 11٫9 mm
- طول لیزر : 44٫7 mm
- جریان آستانه : 80 mA
- ولتاژ کاری : - -2٫4 V-3 V
|
Technical Information Goussian Hamdoos Laser Diode Module 664nm, 150mW |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Central Wavelength | 664٫1 nm | 664 nm | 663٫9 nm |
| Inpot Voltage | - | 5 V | - |
| Laser Diameter | 11٫9 mm | ||
| Laser Length | 44٫7 mm | ||
| Operating Current | - | 280 mA | - |
| Operating Voltage | - | 2٫4 V | 3 V |
| Peak Output Power | - | - | 150 mW |
| Threshold Current | - | 80 mA | - |
