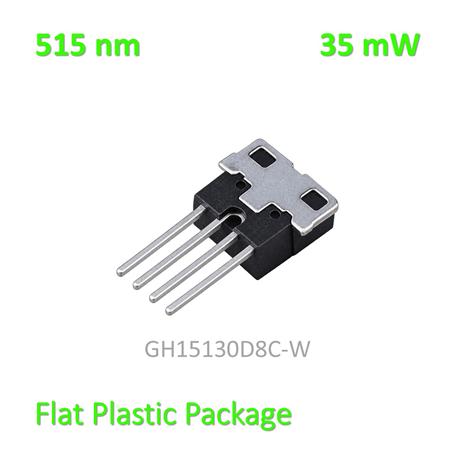

دیود لیزر 515 نانومتر 35 میلی‌وات بدون بدنه برنجی

  GH15130D8C-W

دیود لیزر 515 نانومتر 35 میلی‌وات بدون بدنه برنجی ساخت شرکت SHARP با جریان عملیاتی 90 میلی‌آمپر و ولتاژ کاری 7 ولت.


11,600,000 ریال (No tax) 0,0,000‎ریال (No tax)
اتمام موجودی

معرفی

دیود لیزری سبز با طول موج 515 نانومتر و توان خروجی مشخصه 35 میلی‌وات است که برای تولید نور سبز با دقت و قابلیت دید مناسب طراحی شده است. این قطعه در پکیج Flat Plastic با ضخامت 1.8 میلی‌متر و بدون بدنه فلزی/برنجی عرضه می‌شود و برای طراحی‌های فشرده و ماژول‌های نوری انتخاب مناسبی است.

این مدل با جریان آستانه 35 mA، جریان کاری 90 mA، ولتاژ کاری حدود 7V و محدوده دمای کاری 10- تا 60+ درجه سانتی‌گراد، گزینه‌ای مناسب برای کاربردهایی مانند ترازکننده‌های لیزری، سیستم‌های نشانگر و موقعیت‌یابی، تجهیزات اندازه‌گیری، ماژول‌های روشنایی و سیستم‌های Alignment است. ویژگی شاخص این دیود، نور سبز با توان 35 mW در یک پکیج بسیار نازک است که آن را برای ساخت تجهیزات نوری کوچک و کم‌حجم مناسب می‌کند.

توجه شود این دیود فاقد بدنه برنجی است.

مشخصات

  • طول موج مرکزی : 515 nm
  • زاویه واگرایی عمودی پرتو (⊥) : 22 °
  • زاویه واگرایی افقی پرتو (∥) : 7.5 °
  • جریان آستانه : 30 mA
  • پکیج : FPP

برگه اطلاعات فنی

Technical Information  Without Body Laser Diode 515nm 35mW

Parameter Min Typ. Max
Central Wavelength 510 nm 515 nm 525 nm
Storage Temperature ‎−40 C° - 85 °C
Beam Divergence Angle - (Parallel) 5 ° 7.5 ° 10 °
Beam Divergence Angle - (Perpendicular) 19 ° 22 ° 25 °
Differential Efficiency 0.35 W/A 0.5 W/A -
Maximum (LD) Reverse Voltage - 2 V -
Operating Current - 90 mA 135 mA
Operating Voltage - 7 V 8.5 V
Package FPP
Soldering Temperature - 350 °C -
Threshold Current - 30 mA 50 mA
Operating Temperature ‎−10 °C - 60 °C
