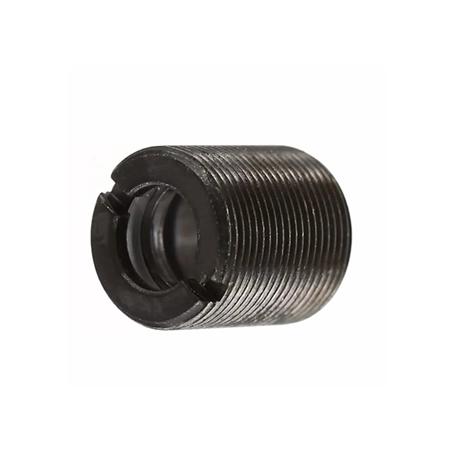

لنز M9 با لایه ضد بازتاب 850-500 نانومتر و F=6.43mm
LDL-M9-6.43-500-850
لنز M9 با لایه ضد بازتاب در ناحیه 850-500 نانومتر، فاصله کانونی 6.43 میلی‌متر ، قطر موثر 3.5 میلی‌متر و ضخامت مرکزی 6.5 میلی‌متر
معرفی
باتوجه به زاویه واگرایی دیودهای لیزری استفاده از لنز در خروجی این دیودها الزامی است. لنز معرفی شده دارای لایه ضدبازتاب 850-500 نانومتر است که آن را برای استفاده در لیزرهای دیودی TO-56 در محدوده 850-500 نانومتر مناسب می‌کند. فاصله کانونی این لنز 6.43 میلی‌متر و ضخامت مرکزی آن 6.5 میلی‌متر است.
مشخصات
- فاصله‌کانونی : 6٫43 mm
- لایه‌نشانی : AR 500-850nm
- ابعاد نگه‌دارنده لنز : M9
- ضخامت مرکزی : 6٫5 mm
- روزنه موثر لنز : 3٫5 mm
- طول‌موج طراحی : 830 nm
- جنس نگه‌دارنده : Metal
Technical Information Laser Diode Lens ,AR=500-850nm ,F=6.43mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Coating | AR 500-850nm | ||
| Design Wavelength | 830 nm | ||
| Focal Length | 6٫43 mm | ||
| Holder Material | Metal | ||
| Lens Clear Aperture | 3٫5 mm | ||
| Lens Holder Size | M9 | ||
| Lens Numerical Apeture | 0٫43 | ||
| Thick Center | 6٫5 mm | ||
