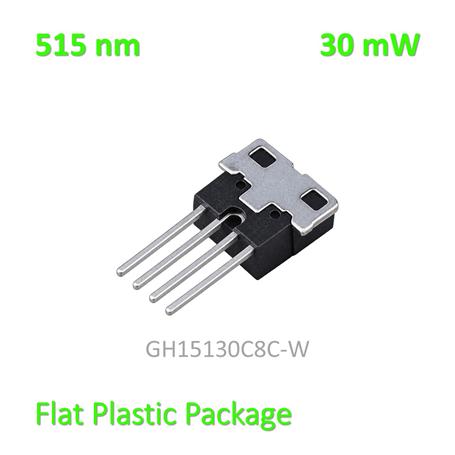

دیود لیزر 515 نانومتر 30 میلی‌وات بدون بدنه برنجی

  GH15130C8C-W

دیود لیزر 515 نانومتر 30 میلی‌وات بدون بدنه برنجی ساخت شرکت SHARP با جریان عملیاتی 90 میلی‌آمپر و ولتاژ کاری 7 ولت.


9,450,000 ریال (No tax) 0,0,000‎ریال (No tax)
اتمام موجودی

معرفی


دیود لیزری سبز با طول موج 515 نانومتر و توان خروجی 30 میلی‌وات است که به‌صورت دیود خام (Bare Laser Diode) و بدون بدنه یا هوزینگ برنجی و با دمای عملیاتی -10 ~ 60 درجه‌سانتی‌گراد، ولتاژ کاری 7 ولت، جریان آستانه 30 میلی‌آمپر و جریان کاری 90 میلی‌آمپر که توسط شرکت SHARP تولید شده عرضه می‌شود. این مدل با ساختار فشرده و مد تک‌عرضی (Single Transverse Mode)، گزینه‌ای مناسب برای ساخت ماژول‌های لیزری سفارشی و سامانه‌های اپتیکی کوچک است.

ویژگی قابل توجه این مدل، ترکیب طول موج سبز ، توان و ابعاد بسیار کوچک است که به طراح اجازه می‌دهد هولدر، سیستم خنک‌کاری و اپتیک خروجی را متناسب با نیاز پروژه خود انتخاب و طراحی کند. این دیود در ماژول‌های لیزری، سیستم‌های نمایش و نشانه‌گذاری، تجهیزات آزمایشگاهی و پروژه‌های تحقیقاتی و اپتیکی قابل استفاده است.

این محصول برای کاربرانی مناسب است که به دنبال خودِ دیود لیزری برای طراحی یا مونتاژ یک منبع لیزر اختصاصی هستند و به ماژول لیزری آماده نیاز ندارند.

توجه شود، این دیود فاقد بدنه برنجی است.

مشخصات

  • طول موج مرکزی : 515 nm
  • زاویه واگرایی عمودی پرتو (⊥) : 22 °
  • زاویه واگرایی افقی پرتو (∥) : 7.5 °
  • جریان آستانه : 30 mA
  • پکیج : FPP

برگه اطلاعات فنی

Technical Information  Without Body Laser Diode 515nm 30mW

Parameter Min Typ. Max
Central Wavelength 510 nm 515 nm 525 nm
Storage Temperature ‎−40 C° - 85 °C
Beam Divergence Angle - (Parallel) 5 ° 7.5 ° 10 °
Beam Divergence Angle - (Perpendicular) 19 ° 22 ° 25 °
Differential Efficiency 0.35 W/A 0.5 W/A -
Maximum (LD) Reverse Voltage - 2 V -
Operating Current - 90 mA 135 mA
Operating Voltage - 7 V 8.5 V
Package FPP
Soldering Temperature - 350 °C -
Threshold Current - 30 mA 50 mA
Operating Temperature ‎−10 °C - 60 °C
