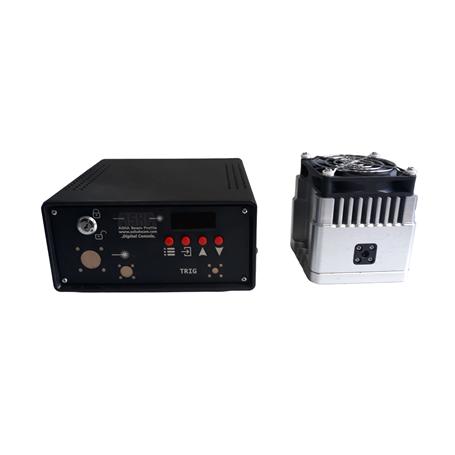

مجموعه لیزر 10 میلی‌وات با طول‌موج مرکزی 632 نانومتر کوک‌پذیر

شماره قطعه UDC-501-10-632

مجموعه لیزر کوک‌پذیر با طول‌موج مرکزی 632 نانومتر ساخت شرکت نمایه پرتو آشا با بیشینه توان خروجی پیوسته 10 میلی‌وات و حداکثر فرکانس دریافت پالس خارجی 100 هرتز قابل ارتقا.

تعداد

2٬000٬000٬000 ریال ‎−10% 1٬800٬000٬000 ریال (With tax) 0,0,000‎ریال (No tax)

توضیح

معرفی

تمامی دیودهای لیزری با توجه به تکنولوژی بکار رفته، نیازمند یک منبع جریان جهت راه‌اندازی هستند. استفاده از یک منبع جریان علاوه بر امکان تنظیم توان خروجی دیود، امکان کنترل و کوک پذیری بسیار بیشتری را نسبت به منابع ولتاژ دارند. در این دسته از راه‌اندازها با توجه به طول موج و مشخصات فنی لیزر، بیشینه‌ی ولتاژ قابل تحمل لیزر تنظیم می‌گردد تا دیود لیزر دراثر افزایش جریان و تغییرات دما دچار آسیب نشود. برای بهره‌مندی از کاربردهای باریکه‌ی لیزر، شرایط محیطی و بخصوص دما و جریان این منبع نوری، باید بطور کامل کنترل گردد. این مجموعه با استفاده از راه‌انداز و پایدارساز، امکان کنترل و کوک پذیری دما، جریان و همچنین طول‌موج دیود را در اختیار شما قرار خواهد داد تا بدین وسیله کاربرد موردنظر حاصل گردد. همچنین فرکانس دریافت پالس خارجی این محصول 100 هرتز است که بیان دیگر قابلیت تنظیم خروجی پالسی لیزر تا 100 هرتز را فراهم می‌کند. به طور کلی امکان کنترل و پایدارسازی توان لیزر در توان‌های بالا و با دقت بالا، کنترل دمای لحظه‌ای لیزر و امکان راه‌اندازی در دو حالت پیوسته و شبه‌پیوسته از ویژگی‌های مورد توجه این محصول است. از ویژگی‌های فنی این مجموعه می‌توان به خنک سازی فعال با رنج دمایی -3 الی 25 درجه سانتی‌گراد و پایداری دمایی 0.05 درجه سانتی‌گراد اشاره کرد. محدوده ولتاژ ورودی (تغذیه)دستگاه 0.5± 12 ولت است. ولتاژ کاری لیزر این مجموعه 2.2 ولت و جریان کاری آن نیز 55 میلی‌آمپر است. ابعاد درایور این مجموعه 150x140x70 mm³ و هد آن 90x80x80 mm³ می‌باشد. توجه شود که محافظت از لیزر دربرابر (ESD (Protection against electrostatic discharges به کمک دستبند آنتی استاتیک و دیگر روش‌های مرسوم آن الزامی است. همچنین قابل ذکر است که این لیزر از کلاس 3B بوده و در هنگام کار با لیزر از چشم‌ها بوسیله‌ی عینک مخصوص در برابر تابش لیزری محافظت شود. تمامی راهنمایی های لازم و جزئی جهت راه‌اندازی این مجموعه لیزر به صورت دفترچه راهنمای راه‌اندازی در قسمت دیتاشیت بارگذاری شده است.

مشخصات

طول موج مرکزی : 632 nm
جریان آستانه : 40 mA
ولتاژ کاری : - -2٫2 V--
توان خروجی بیشینه : -
ولتاژ ورودی : 12 V 11٫5 V 12٫5 V
پایداری دمایی : 0٫05 °C

Technical Information 10mW Laser Module Tunable 632nm
Parameter	Min	Typ.	Max
Central Wavelength	630 nm	632 nm	634 nm
Inpot Voltage	11٫5 V	12 V	12٫5 V
Operating Current	-	55 mA	-
Operating Voltage	-	2٫2 V	-
Peak Output Power	-	10 mW	-
Temperature Stability		0٫05 °C
Threshold Current	-	40 mA	-
