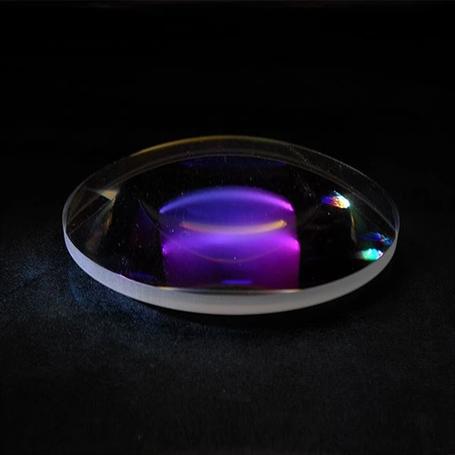

لنز تخت-کوژ F=100 mm, D=70 mm, AR=Vis
لنز تخت-کوژ با لایه نشانی ضدبازتابی با فاصله‌کانونی 100 میلی‌متر و قطر 70 میلی‌متر.
معرفی
لنزهای تخت-کوژ با فاصله کانونی مثبت، قابلیت کانونی کردن یک پرتوی موازی شده وبه‌عکس قابلیت موازی کردن پرتوی خروجی از یک منبع نور نقطه‌ای را دارند. جنس این لنزها H-K9L است. ویژگی‌های اپتیکی این ماده بسیار شبیه و نزدیک به BK7 است و درواقع می‌توان گفت معادل چینی آن است اما با قیمتی بسیار مقرون به صرفه‌تر برای محققان و صنایع. BK7 شیشه‌ی اپتیکی با خلوص بالا است. این شیشه یکی از رایج‌ترین انواع مواد مصرفی در تهیه قطعات اپتیکی با کیفیت بالا است. لنز تخت-کوژ H-K9L با فاصله کانونی 100 میلی‌متر و قطر 70 میلی‌متر دارای قطر موثر 95 درصد است. این لنز دارای لایه‌نشانی ضد بازتابی در محدوده طیفی 400 تا 700 نانومتر است. بنابراین توصیه می‌شود از این لنز فقط در همین محدوده استفاده گردد. ضخامت مرکزی و ضخامت لبه این لنز به ترتیب 7.5 و 2.9 میلی‌متر است.
مشخصات
- جنس قطعه : H-K9L
- لایه‌نشانی : AR VIS
- قطر : 70 mm
- فاصله‌کانونی : 100 mm
- ضخامت مرکزی : 15 mm
- ضخامت لبه : 2٫1 mm
Technical Information Plano-Convex lens F=100 mm, D=70 mm, AR=Vis |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Lens Shape | Plano-Convex | ||
| Material | H-K9L | ||
| Coating | AR VIS | ||
| Diameter | 70 mm | ||
| Focal Length | 100 mm | ||
| Thick Center | 15 mm | ||
| Thick Edge | 2٫1 mm | ||
