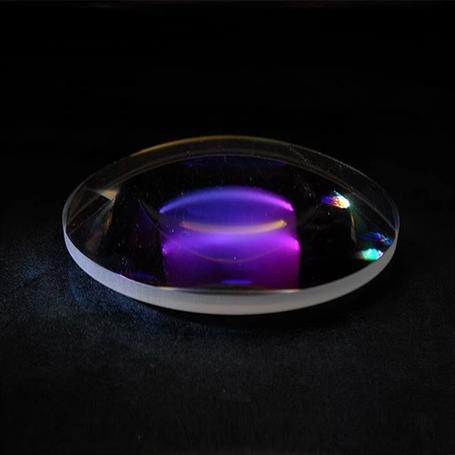

لنز تخت-کوژ F=125 mm, D=25.4 mm, AR=650-1100
لنز تخت-کوژ با لایه‌نشانی ضدبازتابی 650 تا 1100 نانومتر با فاصله کانونی 125 میلی‌متر و قطر 25.4 میلی‌متر (یک اینچ)
معرفی
لنزهای تخت-کوژ با فاصله کانونی مثبت، قابلیت کانونی کردن یک پرتوی موازی شده وبه‌عکس قابلیت موازی کردن پرتوی خروجی از یک منبع نور نقطه‌ای را دارند. جنس این لنزها H-K9L است. ویژگی‌های اپتیکی این ماده بسیار شبیه و نزدیک به BK7 است و درواقع می‌توان گفت معادل چینی آن است اما با قیمتی بسیار مقرون به صرفه‌تر برای محققان و صنایع. BK7 شیشه‌ی اپتیکی با خلوص بالا است. این شیشه یکی از رایج‌ترین انواع مواد مصرفی در تهیه قطعات اپتیکی با کیفیت بالا است. لنز تخت-کوژ H-K9L با فاصله کانونی 125 میلی‌متر و قطر 25.4 میلی‌متر (یک اینچی) دارای قطر موثر 95 درصد است. این لنز دارای لایه‌نشانی ضدبازتابی در محدوده طیفی 650 تا 1100 نانومتر است. بنابراین توصیه می‌شود از این لنز فقط در همین محدوده استفاده گردد. ضخامت مرکزی و ضخامت لبه این لنز به ترتیب 3.3 و 2 میلی‌متر است.
مشخصات
- جنس قطعه : H-K9L
- طول‌موج طراحی : 587٫6 nm
- خطای فاصله‌کانونی : 1 %
- فاصله‌کانونی : 125 mm
- ضخامت مرکزی : 3٫3 mm
- ضخامت لبه : 2 mm
- لایه‌نشانی : AR 650-1100nm
Technical Information Plano-Convex Lens |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Lens Shape | Plano-Convex | ||
| Material | H-K9L | ||
| Back Focal Length | 122٫4 mm | ||
| Coating | AR 650-1100nm | ||
| Design Wavelength | 587٫6 nm | ||
| Diameter Tolerance | ±0٫1 mm | ||
| Focal Length | 125 mm | ||
| Focal Length Tolerance | ±1 % | ||
| Radius Of Curvature | 64٫4 mm | ||
| Scratch-dig | 40 - 20 | ||
| Thick Center | 3٫3 mm | ||
| Thick Edge | 2 mm | ||
