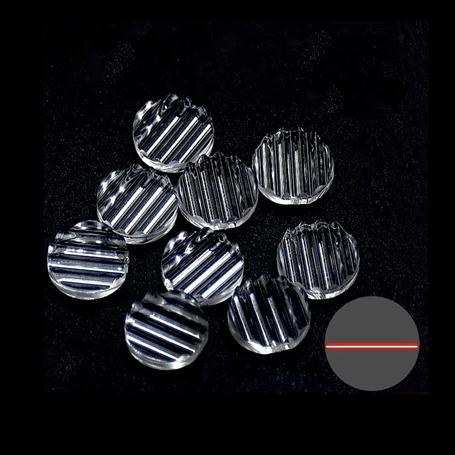

لنز خطی ساز 20 درجه لیزر
لنز لیزر خطی ساز از جنس PMMA با زاویه پخش 20 درجه دارای قطر موثر 8 میلیمتر و ضخامت 2 میلیمتر
معرفی
لنز تولیدکننده خط لیزری یک قطعهی اپتیکی است که برای تبدیل پرتو لیزر (که معمولاً به شکل یک نقطهی دایرهای یا بیضوی است) به یک خط مستقیم استفاده میشود. این لنزها بهطور گسترده در سیستمهای همترازی، موقعیتیابی، بازرسی صنعتی (بازرسی سطوح و بارکدخوانی)، بینایی ماشین، اسکن سهبعدی و مثلثبندی کاربرد دارند. این عناصر، توزیع شدت نور لیزر را طوری تغییر میدهند که یک خط با زاویه و طول مشخص ایجاد شود. در واقع با پخش کردن پرتو در یک محور و متمرکز نگه داشتن آن در محور دیگر خطی سازی انجام میشود. به طور کلی برای کاربردهای سادهی همترازی مناسب بوده و نسبت به نمونه پاول ساده و کمهزینهتر است. این محصول، یک لنز موجدار خطی ساز باریکه لیزر، با زاویه پخش 20 درجه است. قطر این لنز 8 میلیمتر و ضخامت آن 2 میلیمتر است.
با این قطعه اپتیکی میتوان یک دیود لیزری ساده را به ابزاری دقیق برای اندازهگیری تبدیل و امکان تشخیص دقیق لبهها و ناهمواریهای سطح را فراهم کرد.
توجه: کیفیت خط به شدت به کیفیت پرتو لیزر وابسته است و آلودگی یا گردوغبار روی لنز میتواند شکل خط را خراب کند.
مشخصات
- قطر : 8 mm
- ضخامت : 2 mm
- زاویه واگرایی : <20 °
Technical Information Laser Diode Lens , Angle 20 |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Diameter | 8 mm | ||
| Divergence Angle | <20 ° | ||
| Lens Material | PMMA | ||
| Thickness | 2 mm | ||
