آینه مکعبی با لایه بازتابی آلومینیومی D=30mm

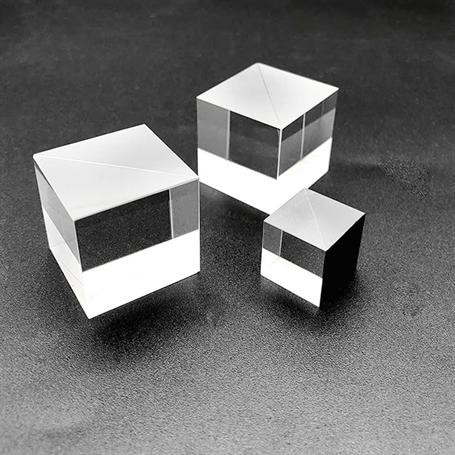

آینه مکعبی متشکل از دو منشور قائم‌الزاویه با لایه بازتابی آلومینیومی در ابعاد 30x30x30mm
معرفی
آینه مکعبی از دو منشور قائم‌الزاویه تشکیل شده است. وتر این منشورها با لایه بازتابی آلومینیومی لایه نشانی شده است. منشورها از قسمت وتر به‌یکدیگر متصل هستند. پرتو با عبور از هر وجه مکعب و برخورد به وتر یکی از منشورها بازتاب 90 درجه‌ای خواهد داشت. ابعاد این مکعب 30x30x30mm است. مکعبی بودن این آینه باعث می‌شود تا ماونت و استفاده از آن در چیدمان‌های اپتیکی ساده باشد. جنس مکعب H-K9 است. ویژگی‌های اپتیکی این ماده بسیار شبیه و نزدیک به BK7 است و درواقع می‌توان گفت معادل چینی آن است اما با قیمتی بسیار مقرون به صرفه‌تر برای محققان و صنایع. BK7 شیشه‌ی اپتیکی با خلوص بالا است. این شیشه یکی از رایج‌ترین انواع مواد مصرفی در تهیه قطعات اپتیکی با کیفیت بالا است.
مشخصات
- ابعاد : 30 x 30 x 30 mm³³
- جنس قطعه : H-K9
- زاویه کاری : 90 ° , 45 °
- روزنه موثر : >90 %
- بازتاب : 90 %
Technical Information Reflective Cubic Beam Splitter |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Material | H-K9 | ||
| Effective Aperture | >90 % | ||
| Face Shape | λ/4 | ||
| Reflection | 90 % | ||
| Usage angle | 90 ° , 45 ° | ||
| Size | 30 x 30 x 30 mm³³ | ||
