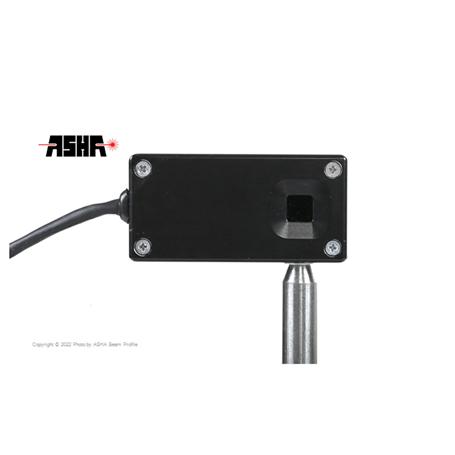

توان‌سنج نیمه‌هادی مدل PMB-301
توان‌سنج نیمه‌هادی مدل PMB-301، برای اندازه‌گیری توان منابع نوری در کاربردهای با دقت بالا شامل مجموعه حسگر نیمه‌هادی و کنسول نمایشگر دیجیتال
معرفی
توان‌سنج نیمه‌هادی مدل PMB-301، با استفاده از یک حسگر سیلیکونی برای اندازه‌گیری توان منابع نوری در کاربردهای با دقت بالا، طراحی و ساخته شده است. این حسگر قابلیت اندازه‌گیری توان پرتو تابشی در بازه‌ی وسیع طول‌موجی را دارد و تمامی تنظیمات شامل طول‌موج، ضریب تقویت و نرخ داده‌خوانی به کمک نرم‌افزار تحلیل پرتو آشا، اعمال می‌گردد. به کمک این نرم‌افزار می‌توان پایداری توانی منابع لیزری را در طول زمان بررسی نمود. اتصال به رایانه (به صورت سفارشی)، امکان حذف توان تابشی پس‌زمینه و جریان تاریک فوتودیود، نمایش ولتاژ و جریان تولید شده توسط حسگر نیمه‌هادی، باتری داخلی قابل شارژ جهت استفاده بصورت همراه و اندازه‌گیری توان منابع نوری همدوس و پیوسته، بروز‌رسانی خودکار نرم‌افزار (در‌صورت اتصال به اینترنت) از جمله ویژگی‌های این دستگاه‌ها می‌باشند. جریان ورودی (نوعی) این مجموعه 500mA و ولتاژ ورودی (نوعی) آن 5V است. پایه اتصال حسگر از نوع میله M4 است. سطح حساس حسگر 10mm× 10mm و ابعاد دریچه ورودی آن 9mm× 9mm است.
مشخصات
- نوع حسگر : فوتودیود سیلیکونی
- بازه اندازه گیری توان : 0٫01 mW;- ;200 mW
- تفکیک پذیری : 0٫1 %
- خطای اندازه گیری : ±5 %
- بازه طول‌موج : 350 nm;- ;1100 nm
- عمر باتری : ;5 h
- نحوه اتصال حسگر : DB9
- نوع اتصال خروجی : USB
- نوع نمایشگر : 8digit-7segment
- ابعاد کنسول : 180 x 165 x 70 mm³
- ابعاد حسگر : 32 x 73 x 18٫5 mm³
- وزن کنسول : <1000 gr
- وزن حسگر : <200 gr
|
Technical Information PMB-301 Semiconductor Powermeter |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Console Size | 180 x 165 x 70 mm³ | ||
| Console Weight | <1000 gr | ||
| Data Output | USB | ||
| Measurement Tolerance | ±5 % | ||
| Monitor Type | 8digit-7segment | ||
| On time | 5 h | ||
| Power measurement range | 0٫01 mW | - | 200 mW |
| resolution | 0٫1 % | ||
| Sensor Connection | DB9 | ||
| ُSensor Size | 32 x 73 x 18٫5 mm³ | ||
| Sensor Type | فوتودیود سیلیکونی | ||
| ُSensore Weight | <200 gr | ||
| Wavelength Range | 350 nm | - | 1100 nm |
