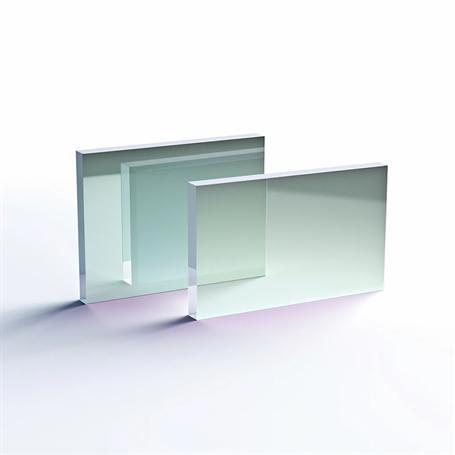

باریکه‌شکن 50/50 صفحه‌ای 4x6 mm²
PBS-4X6-T1.1-50-50
باریکه‌شکن صفحه‌ای در ابعاد 4x6mm²، ضخامت 1.1mm و نسبت تقسیم باریکه بازتابی و عبوری 50/50.
معرفی
باریکه‌شکن یا بیم اسپلیتر Beam splitter قطعه‌‍‌ای اپتیکی است که به‌کمک آن می‌توان پرتوی ورودی را با نسبت مشخص به دو قسمت تقسیم کرد. باریکه‌شکن‌ها بر اساس شکل به دو دسته‌ی صفحه‌ای و مکعبی تقسیم می‌شوند. باریکه‌شکن صفحه‌ای حاضر از جنس K9 به ابعاد 4x6mm² دارای نسبت تقسیم 50:50 است. این نسبت تقسیم به معنی این است که 50 درصد از نور فرودی بازتاب و 50 درصد دیگر عبور داده می‌شود. زاویه پرتوی فرودی روی این تیغه 45 درجه است. از مزایای باریکه‌شکن صفحه‌ای می‌توان به وزن سبک، قیمت مقرون به‌صرفه و کاربری آسان در چیدمان‌های اپتیکی اشاره کرد.
مشخصات
- نسبت تقسیم باریکه : 50 : 50
- ضخامت : 1٫1 mm
- اندازه : 4 x 6 mm²
- زاویه کاری : 45 ° , -
Technical Information Plate Beam Splitter 50/50,4x6 mm² |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Size | 4 x 6 mm² | ||
| Size Tolerance | ±0٫1 mm | ||
| Split Ratio | 50 : 50 | ||
| Thickness | 1٫1 mm | ||
| Thickness Tolerance | ±0٫05 mm | ||
| Usage angle | 45 ° , - | ||
