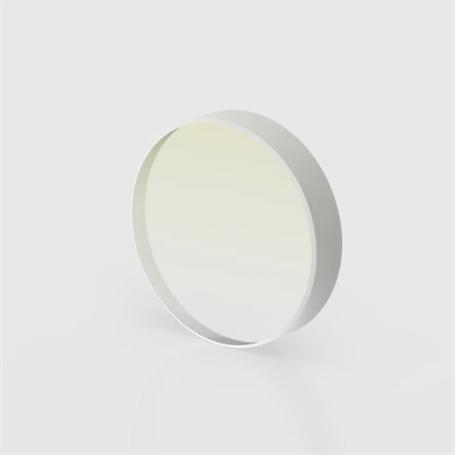

باریکه‌شکن صفحه‌ای 650nm-900nm, 30/70, 𝜙25.4mm
PBS-25.4-30-70-650-900
باریکه‌شکن صفحه‌ای در محدوده طول‌موج 650 الی 900 نانومتر با قطر 25.4mm و نسبت تقسیم باریکه بازتابی و عبوری 30/70.
معرفی
باریکه‌شکن یا بیم اسپلیتر Beam splitter قطعه‌‍‌ای اپتیکی است که به‌کمک آن می‌توان پرتوی ورودی را با نسبت مشخص به دو قسمت تقسیم کرد. باریکه‌شکن‌ها بر اساس شکل به دو دسته‌ی صفحه‌ای و مکعبی تقسیم می‌شوند. باریکه‌شکن صفحه‌ای حاضر از جنس K9 به قطر 25.4 میلی‌متر دارای نسبت تقسیم 30:70 در محدوده طول‌موج 650 الی 900 نانومتر است. این نسبت تقسیم به معنی این است که 30 درصد از نور فرودی در ناحیه طول‌موج 650 الی 900 نانومتر بازتاب و 70 درصد دیگر عبور داده می‌شود. زاویه پرتوی فرودی روی این تیغه 45 درجه است. از مزایای باریکه‌شکن صفحه‌ای می‌توان به وزن سبک،قیمت مقرون به‌صرفه و کاربری آسان در چیدمان‌های اپتیکی اشاره کرد.
مشخصات
- جنس قطعه : K9
- قطر : 25٫4 mm
- روزنه موثر : >90 %
- صافی سطح : λ/ 8 ,@632٫8 nm
- ضخامت : 3 mm
- زاویه کاری : 45 ° , -
- نسبت تقسیم باریکه : 30 : 70
- طول‌موج کاری : 650 nm - 900 nm
Technical Information Plate Beam Splitter 650nm-900nm, 30/70, 𝜙25.4*3mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Material | K9 | ||
| Working Wavelength | 650 nm - 900 nm | ||
| Diameter | 25٫4 mm | ||
| Diameter Tolerance | ±0٫15 mm | ||
| Effective Aperture | >90 % | ||
| Split Ratio | 30 : 70 | ||
| Surface Flatness | λ/ 8 , @632٫8 nm | ||
| Surface Quality | 60/40 | ||
| Thickness | 3 mm | ||
| Thickness Tolerance | ±0٫15 mm | ||
| Usage angle | 45 ° , - | ||
