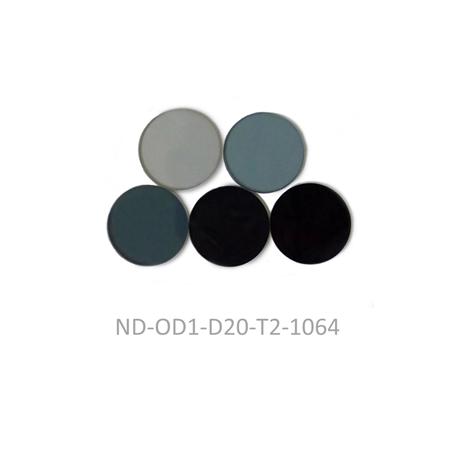

فیلتر تضعیف‌کننده 1064 نانومتر %10 با قطر 20mm
فیلتر تضعیف‌کننده 1064 نانومتر با ضریب عبور %10 (OD 1) و قطر 0.1 ± 20mm و ضخامت 0.05± 2mm.
معرفی
فیلترهای تضعیف‌کننده (Neutral Density) که با نام ND فیلتر نیز شناخته می‌شوند ابزاری مرسوم برای کاهش عبور نور به‌طور یکنواخت و در یک محدوده‌ی طول‌موجی مشخص هستند. این فیلترها معمولا با مقدار چگالی تابشی (Optical Density) یا همان OD شناخته می‌شوند. مقدار OD نشان‌دهنده میزان عبور نور است. میزان عبور نور با توجه به رابطه T=10^(−𝑂𝐷) محاسبه می‌شود. برای مثال فیلتری با OD 4 دارای میزان عبور 0.0001 و یا به عبارتی درصد عبور %0.01 است. فیلترهای تضعیف کننده دارای دو نوع بازتابی و جذبی هستند. فیلترهای تضعیف کننده جذبی برخلاف نوع بازتابی از طریق جذب نور فرودی آن را به‌طور یکنواخت کاهش می‌دهند. از جمله کاربردهای فیلترهای تضعیف کننده می‌توان به کاهش نور ورودی به حسگرهای فوتودیودی و یا سایر ابزارهای اندازه‌گیری مانند CCD ها اشاره کرد. فیلتر تضعیف‌کننده با درصد عبور %10 و قطر 20mm در ناحیه مادون قرمز 1064nm قابلیت تضعیف نور با OD 1 را دارد. ضخامت این فیلتر به‌طور معمول 2 میلی‌متر با تلورانس 0.05mm ± است.
مشخصات
- قطر : 20 mm
- ضخامت : - ; 2 mm ; -
- عبور : 10 %
- طول‌موج تضعیف : 1064 nm
Technical Information 1064nm Neutral Density Filter %10, D=20mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Transmittance | 10 % | ||
| attenuation Wavelength | 1064 nm | ||
| Diameter | 20 mm | ||
| Diameter Tolerance | ±0٫1 mm | ||
| Thickness | - | 2 mm | - |
| Thickness Tolerance | ±0٫05 mm | ||
