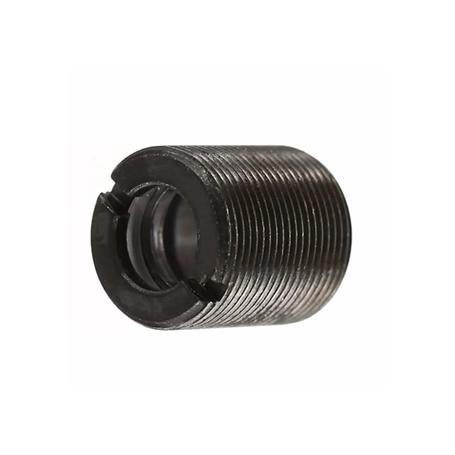

لنز M9 با لایه ضد بازتاب 700-400 نانومتر و F=8mm
LDL-M9-8-VIS
لنز M9 با لایه ضد بازتاب در ناحیه 700-400 نانومتر، فاصله کانونی 8 میلی‌متر ، قطر موثر 5.8 میلی‌متر و ضخامت مرکزی 6.5 میلی‌متر
معرفی
باتوجه به زاویه واگرایی دیودهای لیزری استفاده از لنز در خروجی این دیودها الزامی است. لنز معرفی شده دارای لایه ضدبازتاب 700-400 نانومتر است که آن را برای استفاده در لیزرهای دیودی TO-56 در محدوده 700-400 نانومتر مناسب می‌کند. فاصله کانونی این لنز 8 میلی‌متر و ضخامت مرکزی آن 6.5 میلی‌متر است.
مشخصات
- لایه‌نشانی : AR VIS
- طول‌موج طراحی : 635 nm
- فاصله‌کانونی : 8 mm
- روزنه موثر لنز : 5٫8 mm
- ابعاد نگه‌دارنده لنز : M9
- ضخامت مرکزی : 6٫5 mm
- جنس نگه‌دارنده : Metal
Technical Information Laser Diode Lens ,AR=400-700nm ,F=8mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Coating | AR VIS | ||
| Design Wavelength | 635 nm | ||
| Focal Length | 8 mm | ||
| Holder Material | Metal | ||
| Lens Clear Aperture | 5٫8 mm | ||
| Lens Holder Size | M9 | ||
| Lens Numerical Apeture | 0٫26 | ||
| Thick Center | 6٫5 mm | ||
