درایور دیود لیزر 3.2 ولت
LDD-45X34-3.2
درایور لیزر دیودی با بیشنه جریان و ولتاژ به ترتیب 600 میلی‌آمپر و 3.2 ولت و ابعاد 45x34 میلی‌متر و مناسب برای لیزرهای مادون قرمز و لیزرهای حالت جامد 532 نانومتر زیر 3 ولت.
معرفی

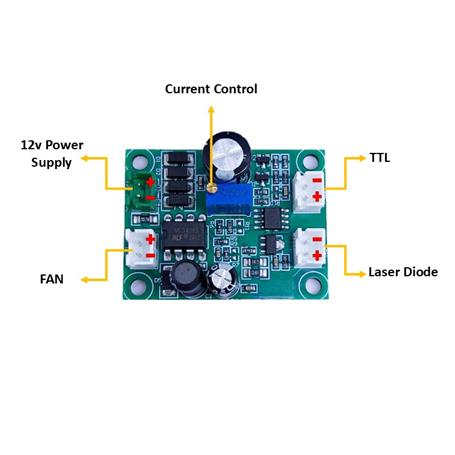

درایور لیزر دیودی معرفی شده دارای بیشنه جریان و ولتاژ به ترتیب 600 میلی‌آمپر و 3.2 ولت است. ابعاد این درایور 45x34 میلی‌متر می‌باشد و برای راه‌اندازی لیزرهای مادون قرمز و لیزرهای حالت جامد 532 نانومتر زیر 3 ولت مناسب می‌باشد. پیش از تزریق جریان باید جریان خروجی با یک لود دیودی مشابه لیزر (که جریان و ولتاژ کاری لیزر را شبیه سازی کند و مقدار آن معادل ولتاژ کاری لیزر تقسیم بر جریان کاری لیزر باشد) تنظیم شود. برای سنجش جریان در خروجی یک میلی‌آمپر متر دقیق با مقاومت سری گردد. جریان خروجی در نهایت با پیچ تنظیم به میزان ذکر شده در دیتاشیت لیزر تنظیم می‌شود.
مشخصات
- اندازه : 34 x 45 mm²
- ولتاژ ورودی : 12 V - -
- ولتاژ خروجی : - - 3٫2 V
- جریان خروجی : - - 600 mA
Technical Information Laser Diode Driver 3.2v |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Inpot Voltage | - | 12 V | - |
| Output Current | - | - | 600 mA |
| Output Voltage | - | - | 3٫2 V |
| Size | 34 x 45 mm² | ||
