باریکه‌شکن هارمونیک لیزر R=532nm, T=1064nm, Nd:YAG
HBS25.4-45-532R-1064T
باریکه‌شکن هارمونیک لیزر Nd:YAG یا Harmonic separator با قابلیت بازتاب طول‌موج هارمونیک 532 نانومتر و عبور طول‌موج 1064 نانومتر
معرفی

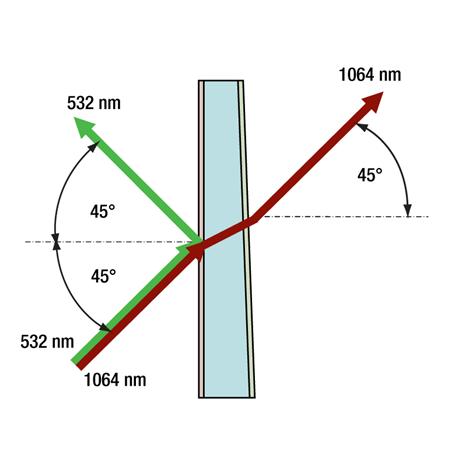

باریکه‌شکن هارمونیک لیزر Nd:YAG دارای قابلیت تفکیک طول‌موج‌های هارمونیک تولید شده در این لیزر است. این قطعه با نام‌های Harmonic Seprator و یا dichroic filter نیز شناخته می‌شود. در این مدل خاص طول‌موج 1064 نانومتر با ضریب 90 درصد عبور و طول‌موج 532 نانومتر با ضریب 99.5 درصد بازتاب داده می‌شود. زاویه پرتوی فرودی روی این تیغه 45 درجه است. آستانه تخریب این قطعه 5 J/cm^2 برای لیزر پالسی 1064 نانومتر با پهنای پالس 20 نانوثانیه اندازه‌گیری شده است.
مشخصات
- قطر : 25٫4 mm
- عبور : 90 %@1064
- بازتاب : 99٫5 %@532
- زاویه تابش : 45 Degrees
- آستانه تخریب : 5 J/cm^2 20 ns 20 Hz 1064 nm
- زاویه گوه (توازی سطوح) : 60 arcmin
- صافی سطح : λ/ 8 ,@632٫8 mm
- سطح موثر : 90 %
- ضخامت : 6٫3 mm
Technical Information Nd:YAG Harmonic Beamsplitter (Separator) |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Transmittance | 90 %@1064 | ||
| Angle of Incidence (AOI) | 45 Degrees | ||
| Clear Aperture | 90 % | ||
| Diameter | 25٫4 mm | ||
| Reflection | 99٫5 %@532 | ||
| Reflection Wavelength | 532 nm | ||
| Surface Flatness | λ/ 8 , @632٫8 mm | ||
| Surface Quality | 60/40 | ||
| Thickness | 6٫3 mm | ||
| Thickness Tolerance | ±0٫2 mm | ||
| Transmission Wavelength | - | 1064 nm | - |
| Wedge Angle (Parallelism) | 60 arcmin | ||
| Feature | Description | ||
| Damage Threshold | >5 J/cm^2 , 20 ns , 20 Hz , @1064 nm | ||
