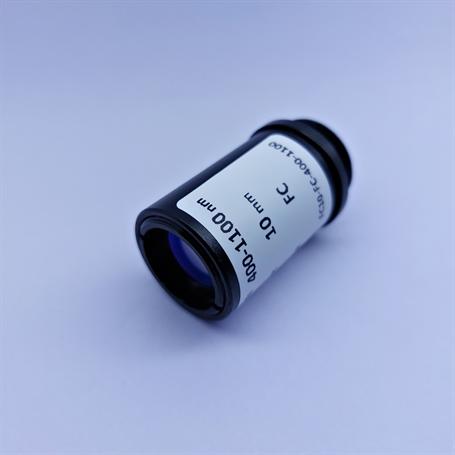

کولیماتور فیبر نوری با خروجی پرتو 10 میلی‌متر و ورودی سوکت FC مناسب محدوده طول‌موج 400-1100 نانومتر
کولیماتور فیبر نوری با خروجی پرتو 10 میلی‌متر و ورودی سوکت FC مناسب محدوده طول‌موج 400-1100 نانومتر.
معرفی
کولیماتور فیبر نوری ابزاری است که نور واگرای خارج شده از یک فیبر نوری را به شکل یک پرتو موازی در اختیار کاربر قرار می‌دهد. از جمله کاربرد‌های این قطعه می‌توان به استفاده در ارتباطات فیبر نوری، سیستم‌های لیزری ( شکل‌دهی پرتو و هدایت دقیق نور) و تست‌های نوری (استفاده در تداخل‌سنج‌ها و طیف‌سنج‌ها) برای بهبود انتقال سیگنال و کاهش تلفات اشاره کرد. همچنین کاربرد این محصول در زمینه‌های زمینه‌های پزشکی و صنعت نیز گسترده است. اجزای یک کولیماتور معمولا شامل یک لنز کروی یا اسفریک، سوکت منطبق با فیبر نوری مورد استفاده و یک بدنه تیره رنگ برای جذب نورهای پراکنده می‌باشد. محل اتصال مجموعه به فیبر معمولاً یک کانکتور FC، SC یا SMA905 است که باید متناسب با نوع سوکت فیبر انتخاب گردد. بدنه کولیماتور‌ها معمولا از جنس فولاد ضد زنگ، آلومینیوم، یا مواد دیگر ساخته می‌شود. این محصول یک کولیماتور فیبر نوری با خروجی پرتو با قطر 10 میلی‌متر است. طول و قطر خارجی بدنه آلومینیومی این قطعه به ترتیب 50 و 25 میلی‌متر با تلورانس 1mm ± است. نوع ورودی سوکت از نوع FC است. همچنین لنز این محصول مناسب محدوده طول‌موج 400-1100 نانومتر است.
مشخصات
- قطر : 25 mm
- جنس قطعه : Aluminum
- قطر پرتو خروجی : 10 mm
- طول : 50 mm
- نوع سوکت : FC
Technical Information 400-1100nm output spot 10mm+FC interface fiber-collimator |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Material | Aluminum | ||
| Beam Output Spot | 10 mm | ||
| Diameter | 25 mm | ||
| Interface | FC | ||
| Length | 50 mm | ||
| Size Tolerance | ±1 mm | ||
