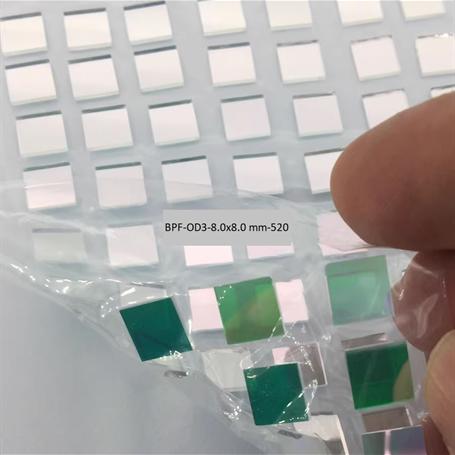

فیلتر بندپس 520 نانومتر مربعی با ابعاد 8x8 mm²
فیلتر بندپس 520 نانومتر با پهنای باند 15 نانومتر و ابعاد 8.0x8.0 mm² و ضخامت 1mm.
معرفی
فیلتر بندپس 520 نانومتر به شکل مربع و در ابعاد 8.0x8.0 mm² و ضخامت 1 میلی‌متر در دسترس است. این قطعه اپتیکی دارای حداکثر انتقال بیش از %90 است و عمق برش آن کمتر از %0.1 است. فیلترهای بندپس یکی از رایج‌ترین ابزار با هدف عبور در محدوده‌ی طول‌موجی خاص و مسدودسازی بقیه‌ی طول‌موج‌ها هستند. فیلتر بندپس 520 نانومتر در ابعاد 8.0x8.0 mm² و ضخامت 1 میلی‌متر قابلیت عبور بیش از 90 درصدی طو‌ل‌موج‌های مرکزی در محدوده 5±520 نانومتر را دارد. نیم‌پهنای طول‌موج عبوری این فیلتر 15 نانومتر است. این فیلتر توانایی مسدود سازی بقیه‌ی طول‌موج‌ها در محدوده 200 تا 1000 نانومتر را با عبور کمتر از 0.1 درصد (OD 3) دارد. از جمله کاربردهای فیلترهای بندپس می‌توان به استفاده از آنها در مسیر پرتوهای لیزری با هدف ایزوله‌سازی طول‌موجی اشاره کرد. شایان ذکر است، به طور معمول قله‌ی مرکزی در فیلترهای بندپس دارای جابه‌جایی طول‌موجی از مرتبه‌ی 5 نانومتر است.
مشخصات
- طول موج مرکزی : 520 nm
- عبور : 0٫1 %
- اندازه : 8 x 8 mm²
- ضخامت : 1 mm
- نیم پهنای باند طیفی : 15 nm
|
Technical Information 520nm Bandpass Filter, L=8 mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Central Wavelength | 515 nm | 520 nm | 525 nm |
| Transmittance | 0٫1 % | ||
| Half Bandwidth | 15 nm | ||
| Size | 8 x 8 mm² | ||
| Thickness | 1 mm | ||
