نمایه‌سنج دوبعدی مدل BP-108

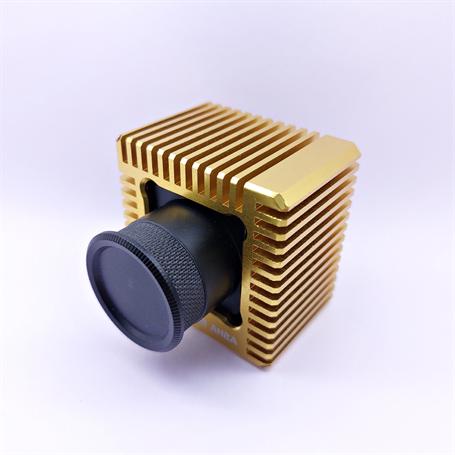

نمایه‌سنج دو بعدی مدل BP-108 در ابعاد 50x50x35mm³، متشکل از حسگرهای آرایه‌‌‌ای دوبعدی CMOS است که با اتصال به رایانه و ورود به محیط نرم افزاری بومی "تحلیل پرتو"، نمایه‌سنجی را انجام می‌دهند
معرفی
نمایه‌سنج دو بعدی مدل BP-108 در ابعاد 50x50x35mm³، متشکل از حسگرهای آرایه‌‌‌ای دوبعدی CMOS است که با اتصال به رایانه و ورود به محیط نرم افزاری بومی "تحلیل پرتو"، نمایه‌سنجی را انجام می‌دهند. برخی از ویژگی‌های فنی این محصول در ادامه ذکر شده است اما بهتر است که برای مطالعه تمامی ویژگی‌های محصول برگه اطلاعات فنی را از قسمت دیتاشیت دریافت نمایید. ابعاد سطح حساس این محصول 6.144x4.915mm² و برای لکه‌های لیزر حداکثر 4mm مناسب است. بازه حساسیت طول‌موجی محصول در ناحیه 400 الی 1080 نانومتر است. همچنین امکان دریافت پرتو در بازه توانی 0.01~10 میلی‌وات فراهم است در حالی که در قسمت ورودی پرتو به دستگاه محل اتصال C-Mount برای قرارگیری فیلترهای Neutral-density OD1.0~6.0 تعبیه شده است. رابط رایانه‌ای محصول نیز از نوع USB 3.0 micro to Type A است. از جمله ویژگی‌های این محصول می‌توان به امکان تنظیم زمان نورگیری (Integration Time)، امکان تنظیم ضریب تقویت (Gain)، امکان انتخاب نگاشت رنگی (Color Map)، تشخیص خودکار مرکز، ابعاد پرتو و برازش گاوسی و اندازه‌گیری قطر پرتو اشاره کرد. این محصول قابلیت به کارگیری با هدف بررسی توان پرتو فرودی و کیفیت سنجی منابع نوری (M²-Factor)، بررسی تأثیر تغییرات محیطی بر عملکرد منابع لیزری، نمایش تأثیر المان‌های اپتیکی بر باریکه لیزر، اندازه‌گیری زاویه واگرایی یا همگرایی باریکه لیزر، اندازه‌گیری دقیق جابجایی پرتو را داراست که بسیاری از سنجش‌های آزمایشگاهی مبنی بر لیزر را تسهیل می‌کند. همچنین قابل ذکر است که این محصول امکان اندازه‌گیری نمایه لیزرهای پالسی و مدلسازی سه‌بعدی مطابق سفارش مشتریان را نیز دارد.
مشخصات
- بازه طول‌موج : 400 nm;- ;1080 nm
- نوع اتصال خروجی : USB 3.0 micro to Type A
- بازه اندازه گیری توان : 0٫01 mW;- ;10 mW
- نوع حسگر : CMOS
- ابعاد : 50 x 50 x 35 ³
- وزن : 500 gr
- ابعاد پیکسل : 4٫8 x 4٫8 um²
- تفکیک پذیری حسگر : 1280 x 1024
|
Technical Information BP-108-2D Profilemeter |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Data Output | USB 3.0 micro to Type A | ||
| Pixel Size | 4٫8 x 4٫8 um² | ||
| Power measurement range | 0٫01 mW | - | 10 mW |
| ُSensor Resolution | 1280 x 1024 | ||
| Sensor Type | CMOS | ||
| Wavelength Range | 400 nm | - | 1080 nm |
| ٌWeight | 500 gr | ||
| Size | 50 x 50 x 35 ³ | ||
