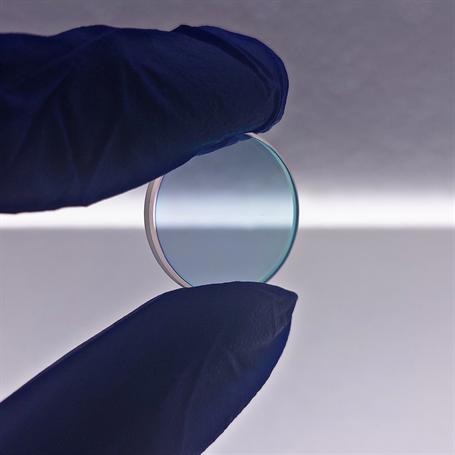

آینه گرد 20mm دوفامی ترکیب‌کننده دو طول‌موج 650 و 1064 نانومتر
BCDM-D20-650-1064
آینه گرد 20mm دوفامی ترکیب‌کننده دو طول‌موج 650 و 1064 نانومتر دارای زاویه کاری 45 درجه و ضخامت 2mm
معرفی
آینه‌های دوفامی با سطح لایه‌نشانی شده قادر به بازتاب یا عبور پرتوهایی با طول‌موج کوتاه‌تر یا بلندتر از یک طول‌موج مشخص هستند. این آینه دوفامی با زاویه کاری 45 درجه دارای عبور بیش از 99 درصد طول‌موج 1064nm و بازتاب 85 درصدی طول‌موج 650nm است. همچنین این قطعه گرد و قطر آن 20mm و با ضخامت 2 میلی‌متر است. توجه شود که ضخامت قابل توجه قطعه در چیدمان اپتیکی باعث جا‌به‌جایی مکانی باریکه خواهد شد و ممکن است نیاز به همخط‌سازی مجدد چیدمان باشد. از جمله کاربردهای این آینه‌های دوفامی می‌توان به استفاده از آنها در مسیر پرتوهای لیزری با هدف ترکیب دو باریکه با دو طول‌موج مختلف اشاره کرد.
مشخصات
- قطر : 20 mm
- ضخامت : 2 mm
- زاویه کاری : 45 ° , -
- بازتاب : 650 nm
- عبور : 1064 nm
Technical Information Beam Combiner Dichroic mirror 20x2 mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Transmittance | 1064 nm | ||
| Diameter | 20 mm | ||
| Reflection | 650 nm | ||
| Thickness | 2 mm | ||
| Usage angle | 45 ° , - | ||
