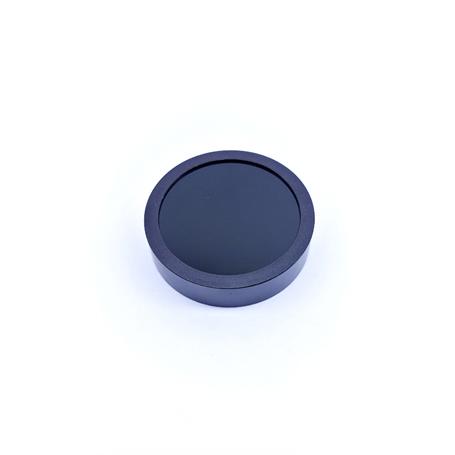

فیلتر تضعیف‌کننده جذبی با قاب %1 با قطر 25.4mm برای ناحیه 400 الی 1100 نانومتر
فیلتر تضعیف‌کننده جذبی به همراه قاب با ضریب عبور %1 (OD 2) و قطر نگه‌دارنده 0.05 ± 25.4mm و ضخامت نگه‌دارنده 0.1± 6mm، مناسب برای ناحیه 400 الی 1100 نانومتر.
معرفی
فیلترهای تضعیف‌کننده (Neutral Density) که با نام ND فیلتر نیز شناخته می‌شوند ابزاری مرسوم برای کاهش عبور نور به‌طور یکنواخت و در یک محدوده‌ی طول‌موجی مشخص هستند. این فیلترها معمولا با مقدار چگالی تابشی (Optical Density) یا همان OD شناخته می‌شوند. مقدار OD نشان‌دهنده میزان عبور نور است. میزان عبور نور با توجه به رابطه T=10^(−𝑂𝐷) محاسبه می‌شود. برای مثال فیلتری با OD 4 دارای میزان عبور 0.0001 و یا به عبارتی درصد عبور %0.01 است. فیلترهای تضعیف کننده دارای دو نوع بازتابی و جذبی هستند. فیلترهای تضعیف کننده جذبی برخلاف نوع بازتابی از طریق جذب نور فرودی آن را به‌طور یکنواخت کاهش می‌دهند در حالی که بازتابی‌ها با بازتاب، تابش فرودی را تضعیف می‌کنند. از جمله کاربردهای فیلترهای تضعیف‌کننده می‌توان به کاهش نور ورودی به حسگرهای فوتودیودی و یا سایر ابزارهای اندازه‌گیری مانند CCD ها اشاره کرد. فیلتر تضعیف‌کننده جذبی به همراه قاب پلاستیکی با درصد عبور %1 و قطر نگه‌دارنده 0.05 ± 25.4mm در ناحیه 1100nm-400nm قابلیت تضعیف نور با OD 2 را دارد. ضخامت نگه‌دارنده این فیلتر 6 میلی‌متر با تلورانس 0.1mm ± است. هم‌چنین قطر موثر این فیلتر 21 میلی‌متر با تلورانس 0.6mm ± است.
مشخصات
- طول‌موج کاری : 400 nm - 1100 nm
- عبور : 1 %
- ضخامت : 6 mm
- جنس نگه‌دارنده : Plastic
Technical Information With frame 400-1100nm Absorbtion Neutral Density Filter 1%, D=25.4mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Transmittance | 1 % | ||
| Working Wavelength | 400 nm - 1100 nm | ||
| Diameter Tolerance | ±0٫05 mm | ||
| Effective diameter | 21 mm | ||
| Holder diameter | 25٫4 mm | ||
| Holder Material | Plastic | ||
| Thickness | 6 mm | ||
| Thickness Tolerance | ±0٫1 mm | ||
