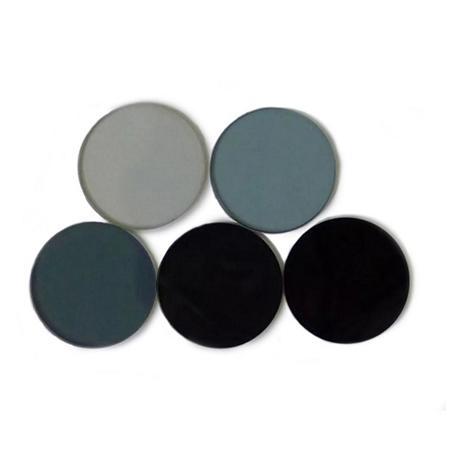

فیلتر تضعیف‌کننده جذبی بدون قاب %1 با قطر 20mm برای ناحیه 400 الی 1100 نانومتر
فیلتر تضعیف‌کننده جذبی بدون قاب با ضریب عبور %1 (OD 2) و قطر 0.1 ± 20mm و ضخامت 0.05± 2mm.
معرفی
فیلترهای تضعیف‌کننده (Neutral Density) که با نام ND فیلتر نیز شناخته می‌شوند ابزاری مرسوم برای کاهش عبور نور به‌طور یکنواخت و در یک محدوده‌ی طول‌موجی مشخص هستند. این فیلترها معمولا با مقدار چگالی تابشی (Optical Density) یا همان OD شناخته می‌شوند. مقدار OD نشان‌دهنده میزان عبور نور است. میزان عبور نور با توجه به رابطه T=10^(−𝑂𝐷) محاسبه می‌شود. برای مثال فیلتری با OD 4 دارای میزان عبور 0.0001 و یا به عبارتی درصد عبور %0.01 است. فیلترهای تضعیف کننده دارای دو نوع بازتابی و جذبی هستند. فیلترهای تضعیف کننده جذبی برخلاف نوع بازتابی از طریق جذب نور فرودی آن را به‌طور یکنواخت کاهش می‌دهند. از جمله کاربردهای فیلترهای تضعیف کننده می‌توان به کاهش نور ورودی به حسگرهای فوتودیودی و یا سایر ابزارهای اندازه‌گیری مانند CCD ها اشاره کرد. فیلتر تضعیف‌کننده جذبی بدون قاب با درصد عبور %1 و قطر 20mm در ناحیه 1100nm-400nm قابلیت تضعیف نور با OD 2 را دارد. ضخامت این فیلتر به‌طور معمول 2 میلی‌متر با تلورانس 0.05mm ± است.
مشخصات
- طول‌موج کاری : 400 nm - 1100 nm
- قطر : 20 mm
- عبور : 1 %
- ضخامت : 2 mm
Technical Information without frame 400-1100nm Absorbtion Neutral Density Filter 1%, D=20mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Transmittance | 1 % | ||
| Working Wavelength | 400 nm - 1100 nm | ||
| Diameter | 20 mm | ||
| Diameter Tolerance | ±0٫1 mm | ||
| Thickness | 2 mm | ||
| Thickness Tolerance | ±0٫05 mm | ||
