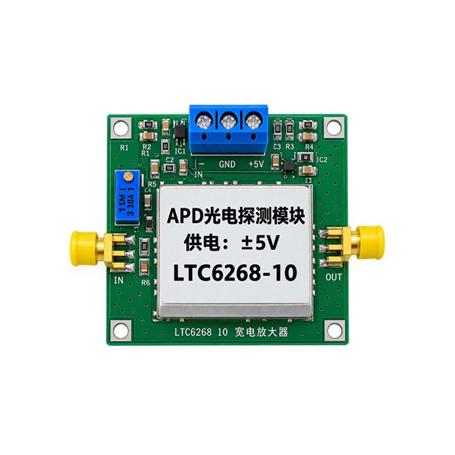

ماژول تقویت کننده Transimpedance و آشکارساز نوری پر سرعت LTC6268-10 با پهنای باند 210MHz
ماژول تقویت کننده Transimpedance و آشکارساز نوری پر سرعت LTC6268-10 با پهنای باند 210MHz، ولتاژ تغذیه ورودی 5V± و جریان مصرفی 30mA
معرفی
این ماژول یک مدار تقویت‌کننده Transimpedance (TIA) و آشکارساز نوری پرسرعت مبتنی بر LTC6268-10 است که برای دریافت و تقویت سیگنال‌های حاصل از آشکارسازهای نوری مانند دیود لیزری و APD طراحی شده است.
این ماژول با پهنای باند 210MHz می‌تواند برای تبدیل جریان خروجی آشکارساز نوری به سیگنال ولتاژی و همچنین به‌عنوان پیش‌تقویت‌کننده یا پس‌تقویت‌کننده در سیستم‌های نوری مورد استفاده قرار گیرد.
مشخصات فنی
- آی‌سی اصلی: LTC6268-10
- نوع مدار: تقویت‌کننده ترانس‌ایمپدانس (TIA)
- کاربرد: آشکارسازی و تقویت سیگنال‌های نوری
- ولتاژ تغذیه: 5V DC ±
- جریان مصرفی: حدود 30mA
- پهنای باند: 210MHz
- قابلیت تنظیم بایاس DC دارد که توسط پتانسیومتر RP2 انجام میشود.
- مقاومت فیدبک قابلیت انتخاب دارد.
- مقاومت‌های فیدبک: 510kΩ، 100kΩ و 100kΩ قابل تنظیم
- خازن فیدبک CF: محل نصب خازن پیش‌بینی شده است
- خازن CF به طور پیش‌فرض نصب نشده است.
- تنظیم بهره: توسط پتانسیومتر
- حداقل بهره مجاز هنگام تنظیم: بیشتر از 10
- ورودی مناسب: آشکارسازهای نوری، لیزر و APD
- نوع خروجی: سیگنال ولتاژی تقویت‌شده پالسی
کاربردها
- آشکارساز نوری پرسرعت
- تقویت‌کننده فوتودیود
- تقویت سیگنال APD
- مدارهای Transimpedance Amplifier
- سیستم‌های ارتباطات نوری
- اندازه‌گیری سیگنال‌های نوری
- پس‌تقویت‌کننده Photomultiplier Tube (PMT)
- تبدیل جریان فوتودیود به ولتاژ
- پردازش سیگنال‌های نوری سریع
- سیستم‌های اندازه‌گیری با فرکانس بالا
نکات مهم استفاده
- هنگام تنظیم پتانسیومتر بهره، بهره تقویت‌کننده نباید به کمتر از 10 برسد؛ طبق اطلاعات سازنده، در غیر این صورت احتمال آسیب به آی‌سی وجود دارد.
- اگر جریان مستقیماً از یک منبع جریان ثابت (Constant Current Source) به ورودی تزریق میشود، باید یک مقاومت سری حداقل 10kΩ قرار داده شود تا از آسیب احتمالی به آی‌سی جلوگیری شود.
- محل CF به‌صورت پیش‌فرض بدون خازن است و مقدار مناسب آن باید با توجه به نوع و مشخصات آشکارساز نوری انتخاب شود.
مشخصات
Technical Information LTC6268-10 High-Speed Photodetection Transimpedance Amplifier Module With 210MHz Bandwidth |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Size | 50 x 50 x 15 mm³ | ||
