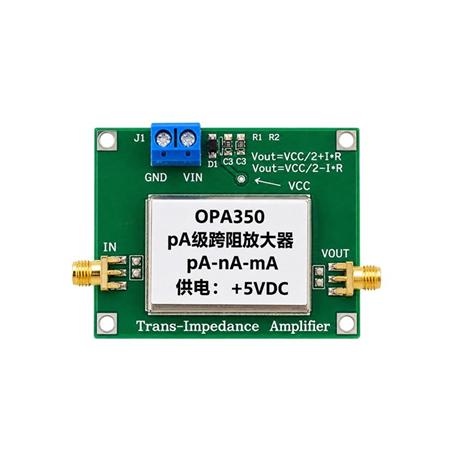

ماژول تقویت‌کننده Transimpedance جریان ضعیف OPA350 با حساسیت 1pA و پهنای باند 1MHz
ماژول تقویت‌کننده Transimpedance جریان ضعیف با محدوده اندازه گیری 10pA-2mA، ولتاژ تغذیه 5V و پهنای باند 1MHz
معرفی
این ماژول یک تقویت‌کننده ترانس‌ایمپدانس با بهره بالا مبتنی بر OPA350 برای اندازه‌گیری جریان‌های بسیار ضعیف و تبدیل جریان به ولتاژ است. این ماژول برای کاربردهای آشکارسازی نوری، اندازه‌گیری جریان فوتودیود و تبدیل I/V طراحی شده و از ساختار Transimpedance Amplifier برای دستیابی به حساسیت بالا استفاده می‌کند.
این ماژول دارای سه رنج مقاومت فیدبک 1MΩ، 10MΩ و 1GΩ است که امکان استفاده از آن را برای محدوده‌های مختلف جریان فراهم می‌کند. حداقل حساسیت آن 1pA و حداکثر پهنای باند 1MHz است.
مدار با تغذیه 5V+ کار می‌کند و برای ایجاد نقطه کاری خروجی، ولتاژ مرجع در حدود VCC/2 در نظر گرفته شده است.
مشخصات فنی
- تراشه اصلی: OPA350
- نوع مدار: تقویت‌کننده Transimpedance (مدار TIA)
- کاربرد اصلی: اندازه‌گیری جریان‌های بسیار ضعیف و تبدیل جریان به ولتاژ
- نوع تبدیل: جریان به ولتاژ
- حداقل حساسیت: 1pA
- محدوده اندازه‌گیری: 10pA تا 2mA
- حداکثر پهنای باند: 1MHz
- ولتاژ تغذیه: 5V+
- مقاومت فیدبک: قابل انتخاب
- مقاومت فیدبک ۱: 1MΩ مناسب برای محدوده µA
- مقاومت فیدبک ۲: 10MΩ مناسب برای محدوده nA
- مقاومت فیدبک ۳: 1GΩ مناسب برای جریان‌های بسیار ضعیف در محدوده pA
- روش انتخاب مقاومت: کلید
- نوع تقویت‌کننده: High-Gain Transimpedance Amplifier
- جریان بایاس ورودی آی‌سی: تا حدود 1pA
- نوع خروجی: ولتاژ آنالوگ
- ولتاژ بایاس خروجی: حدود VCC/2
- رابطه خروجی:
Vout = VCC/2 ± I × R
- امکان ورود جریان مثبت و منفی وجود دارد.
کاربردها
- اندازه‌گیری جریان‌های بسیار ضعیف
- اندازه‌گیری جریان در محدوده pA / nA / µA
- اندازه‌گیری جریان فوتودیود
- آشکارسازی نوری
- تبدیل I/V
- تقویت سیگنال سنسورهای نوری
- پیش‌تقویت‌کننده جریان
- آزمایش و توسعه مدارهای اندازه‌گیری جریان
- پروژه‌های تحقیقاتی و آزمایشگاهی
نکات مهم
- مقدار مقاومت فیدبک مستقیماً روی بهره Transimpedance و در نتیجه مقدار ولتاژ خروجی تأثیر دارد.
- مقاومت 1GΩ برای اندازه‌گیری جریان‌های بسیار ضعیف استفاده می‌شود و در این حالت اثر نشتی PCB، آلودگی سطح برد، رطوبت و نویز محیط می‌تواند بسیار مهم باشد.
- پهنای باند 1MHz طبق مشخصات ماژول است و با تغییر مقاومت فیدبک و شرایط بار ممکن است تغییر کند.
- در نسخه Positive/Negative Current Input جریان ورودی می‌تواند در هر دو جهت مثبت و منفی باشد؛ در نسخه معمولی باید جهت جریان ورودی مطابق طراحی ماژول رعایت شود.
- برای دستیابی به دقت بالا در محدوده pA، استفاده از شیلد مناسب، کابل مناسب، PCB تمیز و کاهش جریان‌های نشتی اهمیت زیادی دارد.
مشخصات
- ولتاژ ورودی : - 5 V -
Technical Information OPA350 High-Gain Transimpedance Amplifier Module, 1pA Sensitivity, 1MHz Bandwidth |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Input Voltage | - | 5 V | - |
| Size | 50 x 50 x 15 mm³ | ||
