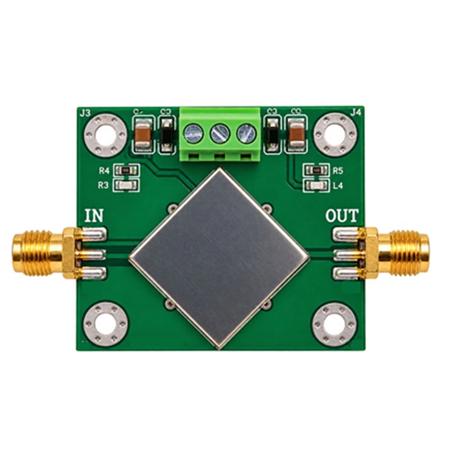

ماژول تقویت‌کننده Transimpedance جریان ضعیف پرسرعت LTC6268-10 با پهنای باند 100MHz
ماژول تقویت‌کننده Transimpedance جریان ضعیف پرسرعت LTC6268-10 با ولتاژ تغذیه 2.5V ±، حداکثر جریان ورودی 75uA و پهنای باند 100MHz
معرفی
این ماژول یک تقویت‌کننده Transimpedance (TIA) پرسرعت و با پهنای باند گسترده است که برای تبدیل جریان ورودی به ولتاژ خروجی و اندازه‌گیری جریان‌های ضعیف طراحی شده است. این ماژول با بهره‌گیری از LTC6268-10، دارای پهنای باند آنالوگ تا 100MHz بوده و برای استفاده در سیستم‌های تشخیص نوری و اندازه‌گیری سیگنال‌های ضعیف مناسب است.
مشخصات فنی
- نوع مدار: تقویت‌کننده Transimpedance (مدار TIA)
- کاربرد اصلی: اندازه‌گیری جریان‌های بسیار ضعیف و تبدیل جریان به ولتاژ
- نوع تبدیل: جریان به ولتاژ
- نوع سیگنال ورودی جریان تک‌سر (Single-Ended)
- پهنای باند: 100MHz
- امپدانس ورودی 20kΩ
- امپدانس خروجی 50Ω
- حداقل تفکیک‌پذیری جریان 1nA
- جریان مصرفی حدود 20mA±
- حداکثر دامنه خروجی 3Vpp
- رابطه خروجی Vout = -Iin × R1
- حفاظت حفاظت در برابر اتصال معکوس تغذیه
- خنک‌کاری بدون نیاز به هیت‌سینک در شرایط عادی
- رابط سیگنال خروجی SMA
- رابط تغذیه ترمینال 3 پین با فاصله 3.81mm
کاربردها
- آشکارسازی نوری با سرعت بالا
- تبدیل جریان فوتودیود به ولتاژ
- استفاده در مدارهای دریافت‌کننده PD
- استفاده با APD
- اندازه‌گیری جریان‌های بسیار ضعیف
- آشکارسازی پالس‌های نوری
- سیستم‌های دریافت و ارتباطات نوری
- اندازه‌گیری و پردازش سیگنال‌های فوتوالکتریک
- داده‌برداری (Data Acquisition)
- تشخیص سیگنال‌های ضعیف
نکات مهم
- تغذیه ماژول دو قطبی (2.5V±) است و نباید از 2.75V± بیشتر شود.
- به دلیل پهنای باند بالا، استفاده از منبع تغذیه خطی کم‌نویز و دقیق توصیه شده است.
- برای اندازه‌گیری خروجی با اسیلوسکوپ، ورودی اسیلوسکوپ باید روی 50Ω تنظیم شود.
- برای اتصال سیگنال از کابل مناسب استفاده کرده و اتصال زمین را به‌درستی برقرار کنید.
- نویز تغذیه و اتصالات نامناسب می‌توانند باعث نوسان (Oscillation) خروجی شوند.
- در صورت مشاهده نوسان، اتصال بار 50Ω به خروجی می‌تواند به کاهش آن کمک کند.
- مقدار مقاومت فیدبک روی بهره و پهنای باند تأثیر دارد؛ افزایش مقاومت فیدبک باعث کاهش پهنای باند می‌شود.
- این ماژول برای بارهای خروجی پرقدرت طراحی نشده و حداکثر جریان خروجی آن 5mA است.
مشخصات
- ولتاژ ورودی : - 2.5 V 2.75 V
- جریان خروجی : - - 5 mA
Technical Information LTC6268-10 High-Speed Transimpedance Amplifier (TIA) Module |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Input Voltage | - | 2.5 V | 2.75 V |
| Operating Current | - | - | 76 uA |
| Output Current | - | - | 5 mA |
| Operating Temperature | −25 °C | - | 75 °C |
| Size | 41 x 37 x 7 mm³ | ||
| Weight | 16 g | ||
