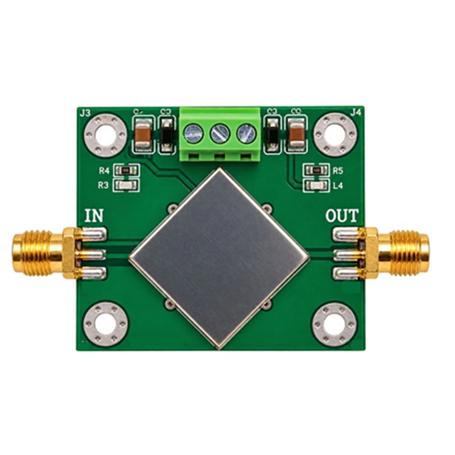

ماژول تقویت‌کننده Transimpedance سرعت بالا OPA855 و پهنای باند 200MHz
ماژول تقویت‌کننده Transimpedance سرعت بالا OPA855 با ولتاژ تغذیه 2.5V±، حداکثر جریان ورودی 3mA و پهنای باند 200MHz
معرفی
این ماژول یک تقویت‌کننده Transimpedance (Transimpedance Amplifier یا TIA) پرسرعت و پهن‌باند است که با استفاده از آی‌سی OPA855 طراحی شده است. این ماژول برای تبدیل جریان ورودی به ولتاژ خروجی و پردازش سیگنال‌های سریع طراحی شده است.
مشخصات فنی
- نوع ماژول تقویت‌کننده Transimpedance/ مبدل جریان به ولتاژ
- تراشه اصلی OPA855
- نوع سیگنال ورودی جریان تک‌سر (Single-Ended)
- جریان ورودی 0.1uA - 3mA
- محدوده فرکانس ورودی DC تا 200MHz
- امپدانس ورودی 1kΩ
- حداکثر محدوده خروجی 3Vpp
- حداکثر جریان خروجی 5mA
- رابطه خروجی Vout = −Iin × R2
- حفاظت حفاظت در برابر اتصال معکوس تغذیه
- رابط ورودی SMA
- رابط تغذیه ترمینال 3.81mm، سه پین
- نشانگر تغذیه LED مثبت و منفی
کاربردها
- آشکارسازهای نوری (Photodetector)
- فتودیودهای PD وAPD
- دریافت و تشخیص سیگنال لیزر
- سیستم‌های ارتباط نوری
- اندازه‌گیری جریان‌های ضعیف
- مدارهای Front-End اندازه‌گیری
- تشخیص سیگنال‌های نوری و الکتریکی ضعیف
- آزمایش‌های مربوط به لیزر و فوتودیود
نکات مهم
- ماژول به تغذیه دوگانه ±2.5V نیاز دارد و ولتاژ تغذیه نباید از ±2.75V بیشتر شود.
- به دلیل پهنای‌باند بسیار بالا، توصیه می‌شود از منبع تغذیه دقیق و کم‌نویز استفاده شود.
- برای جلوگیری از افت سیگنال و افزایش نویز، از کابل‌های مناسب و اتصال زمین صحیح استفاده کنید.
- مقدار مقاومت فیدبک R2 بر بهره ترانس‌ایمپدانس و پهنای‌باند تأثیر مستقیم دارد؛ افزایش مقاومت فیدبک باعث افزایش بهره و کاهش پهنای‌باند می‌شود.
- برای بررسی سیگنال خروجی در فرکانس‌های بالا، استفاده از اسیلوسکوپ و کابل‌های SMA مناسب توصیه می‌شود.
- قبل از اتصال PD یا APD، محدوده جریان ورودی و مقاومت فیدبک را بررسی کنید تا خروجی از محدوده مجاز خارج نشود.
مشخصات
- ولتاژ ورودی : - 2.5 V 2.75 V
Technical Information OPA855 High-Speed Transimpedance Amplifier (TIA) Module 200MHz |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Input Voltage | - | 2.5 V | 2.75 V |
| Operating Current | - | 20 mA | - |
| Operating Temperature | −25 °C | - | 75 °C |
| Size | 41 x 37 x 7 mm³ | ||
| Weight | 16 g | ||
