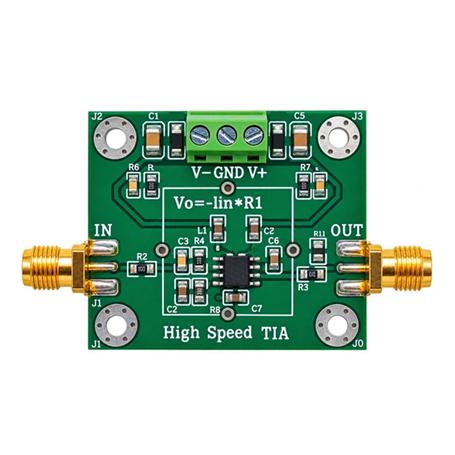

ماژول تقویت‌کننده Transimpedance جریان ضعیف با دقت بالا AD825 و پهنای باند 5MHz
ماژول تقویت‌کننده Transimpedance جریان ضعیف با دقت بالا AD825 با ولتاژ تغذیه 15V - ±5V±، حداکثر جریان ورودی 1mA و پهنای باند 5MHz
معرفی
این ماژول یک تقویت‌کننده Transimpedance (Transimpedance Amplifier یا TIA) با استفاده از آپ‌امپ AD825 است که برای تبدیل جریان‌های بسیار ضعیف به ولتاژ طراحی شده است. این ماژول دارای امپدانس ورودی بسیار بالا و جریان بایاس ورودی پایین است.
ولتاژ خروجی ماژول متناسب با جریان ورودی و مقاومت فیدبک بوده و از رابطه زیر به دست می‌آید:
Vout = −Iin × R1
مشخصات فنی
- نوع ماژول مبدل جریان به ولتاژ / تقویت‌کننده Transimpedance
- تراشه اصلی AD825
- نوع سیگنال ورودی جریان تک‌سر (Single-Ended)
- جریان ورودی 10pA - 1mA
- محدوده فرکانس ورودی DC تا 5MHz
- حداکثر دامنه خروجی 10Vpp
- حفاظت تغذیه حفاظت در برابر اتصال معکوس
- رابط ورودی/خروجی SMA
- رابط تغذیه ترمینال 3.81mm، سه پین
- وضعیت LED نشانگر تغذیه مثبت و منفی
کاربردها
- آشکارسازهای نوری (Photodetector)
- فتودیودهای PD وAPD
- دریافت و تشخیص سیگنال لیزر
- سیستم‌های ارتباط نوری
- اندازه‌گیری جریان‌های ضعیف
- مدارهای Front-End اندازه‌گیری
- تشخیص سیگنال‌های نوری و الکتریکی ضعیف
- آزمایش‌های مربوط به لیزر و فوتودیود
نکات مهم
- تغذیه ماژول به صورت دوگانه 5V± توصیه می‌شود و ولتاژ تغذیه نباید از 15V± بیشتر شود.
- به دلیل حساسیت بالا و پهنای‌باند نسبتاً زیاد، استفاده از منبع تغذیه دقیق و کم‌نویز توصیه می‌شود.
- برای کاهش نویز و افت سیگنال، از کابل‌های مناسب برای ورودی و خروجی SMA و اتصال زمین مناسب استفاده شود.
- مقدار مقاومت فیدبک مستقیماً روی بهره و پهنای‌باند تأثیر دارد. با افزایش مقاومت فیدبک، بهره افزایش یافته و پهنای‌باند کاهش پیدا می‌کند.
- حداکثر جریان ورودی به مقاومت فیدبک انتخاب‌شده وابسته است؛ بنابراین قبل از استفاده، محدوده جریان موردنظر و مقاومت فیدبک باید بررسی شود.
- خروجی ماژول نباید از محدوده مجاز خروجی نسبت به ولتاژهای تغذیه خارج شود.
مشخصات
- ولتاژ ورودی : - 5 V 15 V
Technical Information AD825 High-Precision Transimpedance Amplifier (TIA) Module 5MHz |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Input Voltage | - | 5 V | 15 V |
| Operating Current | - | 20 mA | - |
| Operating Temperature | −25 °C | - | 75 °C |
| Size | 41 x 37 x 7 mm³ | ||
| Weight | 16 g | ||
