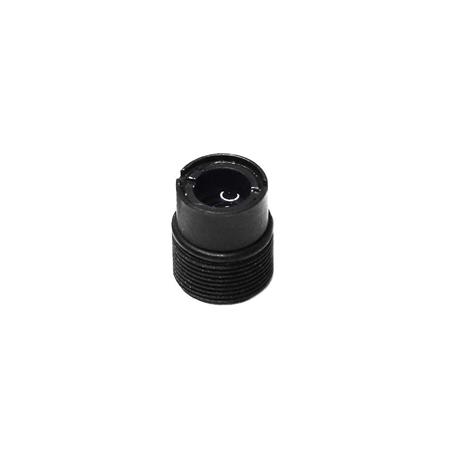

لنز M9 با لایه ضد بازتاب در ناحیه قرمز و F=7mm
LDL-M9-7-638-660
لنز M9 با لایه ضد بازتاب در ناحیه 660-638 نانومتر، فاصله کانونی 7 میلی‌متر و طول 10.5 میلی‌متر
معرفی
باتوجه به زاویه واگرایی دیودهای لیزری، استفاده از لنز در خروجی این دیودها الزامی است. لنز معرفی شده دارای لایه ضدبازتاب 660-638 نانومتر است که آن را برای استفاده در لیزرهای دیودی TO-56 در محدوده 660-638 نانومتر مناسب می‌کند. فاصله کانونی این لنز 7 میلی‌متر و طول آن 10.5 میلی‌متر است. ذکر این نکته ضروری است که به‌طور معمول لنزهای موجود در ماژول‌های لیزر دیودی قرمز، از جنس اکریلیک و بدون لایه ضدبازتاب است. اگرچه استفاده از این جنس لنز در توان پایین ممکن است بدون مشکل باشد اما در توان‌های بالا باتوجه به امکان تغییر شکل لنز، تاثیری منفی در پرتو خروجی ایجاد می‌کند. بنابراین توصیه می‌شود، از لنزها شیشه‌ای استفاده شود.
مشخصات
- فاصله‌کانونی : 7 mm
- لایه‌نشانی : AR 638-660nm
- ابعاد نگه‌دارنده لنز : M9
- جنس نگه‌دارنده : Plastic
Technical Information Laser Diode Lens ,red anti-reflection coating,F=7mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Coating | AR 638-660nm | ||
| Focal Length | 7 mm | ||
| Holder Material | Plastic | ||
| Lens Holder Size | M9 | ||
| Lens Material | Glass | ||
