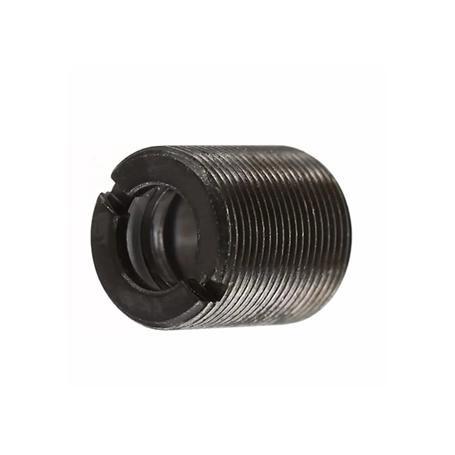

لنز M9 با لایه ضد بازتاب در ناحیه مرئی و F=6mm
LDL-M9-6-VIS
لنز M9 با لایه ضد بازتاب در ناحیه مرئی، فاصله کانونی 6 میلی‌متر و ضخامت 8 میلی‌متر
معرفی
باتوجه به زاویه واگرایی دیودهای لیزری استفاده از لنز در خروجی این دیودها الزامی است. لنز معرفی شده دارای لایه ضدبازتاب 400-700 نانومتر است که آن را برای استفاده در لیزرهای دیودی TO-56 در همین محدوده‌ی طول‌موجی مناسب می‌کند. فاصله کانونی این لنز 6 میلی‌متر و ضخامت آن 8 میلی‌متر است. ذکر این نکته ضروری است که به‌طور معمول لنزهای موجود در ماژول‌های لیزر دیودی قرمز، از جنس اکریلیک و بدون لایه ضدبازتاب است. اگرچه استفاده از این جنس لنز در توان پایین ممکن است بدون مشکل باشد اما در توان‌های بالا باتوجه به امکان تغییر شکل لنز، تاثیری منفی در پرتو خروجی ایجاد می‌کند. بنابراین توصیه می‌شود، از لنزهای شیشه‌ای استفاده شود.
مشخصات
- فاصله‌کانونی : 6 mm
- ضخامت : 8 mm
- لایه‌نشانی : AR VIS
- ابعاد نگه‌دارنده لنز : M9
- جنس نگه‌دارنده : Metal
Technical Information Laser Diode Lens ,AR=400-700nm ,F=6mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Coating | AR VIS | ||
| Focal Length | 6 mm | ||
| Holder Material | Metal | ||
| Lens Holder Size | M9 | ||
| Lens Material | K9 | ||
| Thickness | 8 mm | ||
