معرفی

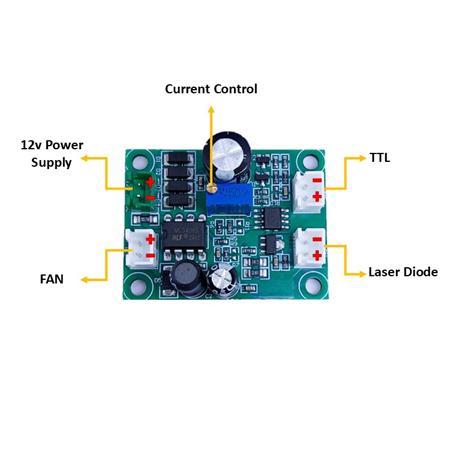

درایور لیزر دیودی معرفی شده دارای بیشنه جریان و ولتاژ به ترتیب 1000 میلیآمپر و 5.8 ولت است. ابعاد این درایور 45x34 میلیمتر میباشد و برای راهاندازی لیزرهای آبی مناسب میباشد. پیش از تزریق جریان باید جریان خروجی با یک لود دیودی مشابه لیزر (که جریان و ولتاژ کاری لیزر را شبیه سازی کند و مقدار آن معادل ولتاژ کاری لیزر تقسیم بر جریان کاری لیزر باشد) تنظیم شود. برای سنجش جریان در خروجی یک میلیآمپر متر دقیق با مقاومت سری گردد. جریان خروجی در نهایت با پیچ تنظیم به میزان ذکر شده در دیتاشیت لیزر تنظیم میشود.
مشخصات
- اندازه : 34 x 45 mm²
- ولتاژ ورودی : 12 V - -
- جریان خروجی : - - 1000 mA
- ولتاژ خروجی : - - 5٫8 V
Technical Information Laser Diode Driver 5.8v |
|||
---|---|---|---|
Parameter | Min | Typ. | Max |
Inpot Voltage | - | 12 V | - |
Output Current | - | - | 1000 mA |
Output Voltage | - | - | 5٫8 V |
Size | 34 x 45 mm² |
