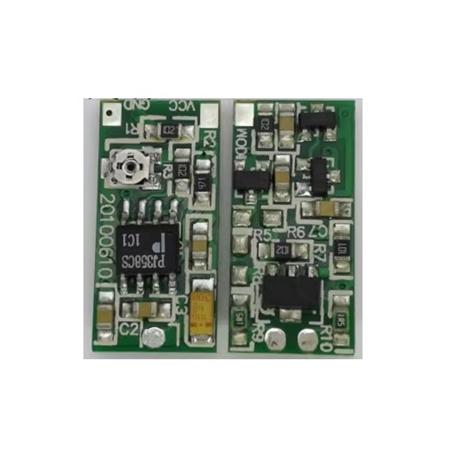

درایور دیود لیزر با بیشینه جریان 250 میلی‌آمپر
درایور لیزر دیودی با کمینه و بیشنه جریان و ولتاژ به ترتیب 20-250 میلی‌آمپر و 3.7-5.0 ولت و ابعاد 20x10 میلی‌متر و مناسب برای لیزرهای قرمز و مادون قرمز.
معرفی
درایور لیزر دیودی معرفی شده دارای کمینه و بیشنه جریان و ولتاژ به ترتیب 20-250 میلی‌آمپر و 3.7-5.0 ولت است. ابعاد این درایور 20x10 میلی‌متر می‌باشد و برای راه‌اندازی لیزرهای قرمز و مادون قرمز مناسب می‌باشد. برای راه‌اندازی درایور لیزر ۲۵۰ میلی آمپر دقیقا پشت پد VCC، پد فعال ساز EN قرار دارد که باید به مثبت وصل شود. همچنین پیش از تزریق جریان باید جریان خروجی با یک لود مقاومتی مشابه لیزر (که جریان و ولتاژ کاری لیزر را شبیه سازی کند و مقدار آن معادل ولتاژ کاری لیزر تقسیم بر جریان کاری لیزر باشد) تنظیم شود. برای سنجش جریان در خروجی یک میلی آمپر متر دقیق با مقاومت سری گردد. جریان خروجی در نهایت با پیچ تنظیم به میزان ذکر شده در دیتاشیت لیزر تنظیم می‌شود.
مشخصات
- ولتاژ کاری : 3٫7 V-- -5 V
- اندازه : 10 x 20 mm²
Technical Information Laser Diode Driver 20-250 mA |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Operating Current | 20 mA | - | 250 mA |
| Operating Voltage | 3٫7 V | - | 5 V |
| Size | 10 x 20 mm² | ||
