درایور لیزر 3 حالته 2.5 ولت 100 میلیآمپر
درایور لیزر دیودی دارای کلید 3 حالته پالسی یا چشمکزن، خاموش و روشن با جریان و ولتاژ به ترتیب 100 میلیآمپر و 2.5 ولت و مناسب برای لیزرهای قرمز و IR در ابعاد 22x28mm²
معرفی

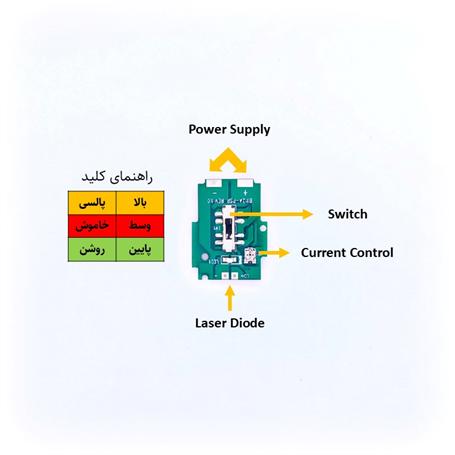

درایور لیزر معرفی شده دارای جریان و ولتاژ به ترتیب 100 میلیآمپر و 2.5 ولت است. این درایور برای راهاندازی لیزرهای قرمز و IR مناسب میباشد. پیش از تزریق جریان باید جریان خروجی با یک لود دیودی مشابه لیزر (که جریان و ولتاژ کاری لیزر را شبیه سازی کند و مقدار آن معادل ولتاژ کاری لیزر تقسیم بر جریان کاری لیزر باشد) تنظیم شود. برای سنجش جریان در خروجی یک میلیآمپر متر دقیق با مقاومت سری گردد. جریان خروجی در نهایت با پیچ تنظیم به میزان ذکر شده در دیتاشیت لیزر تنظیم میشود. این برد الکترونیکی دارای کلید 3 حالته است که خروجی لیزر را در وضعیتهای چشمکزن، خاموش و روشن قرار میدهد. راهنمای حالات مختلف در تصاویر محصول قابل مشاهده است.
مشخصات
- ولتاژ ورودی : 3 V - -
- جریان خروجی : - - 100 mA
- ولتاژ خروجی : - - 2.5 V
- اندازه : 22 x 28 mm²
Technical Information 3state Laser Diode Driver 2.5v,100 mA |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Inpot Voltage | - | 3 V | - |
| Output Current | - | - | 100 mA |
| Output Voltage | - | - | 2.5 V |
| Size | 22 x 28 mm² | ||
