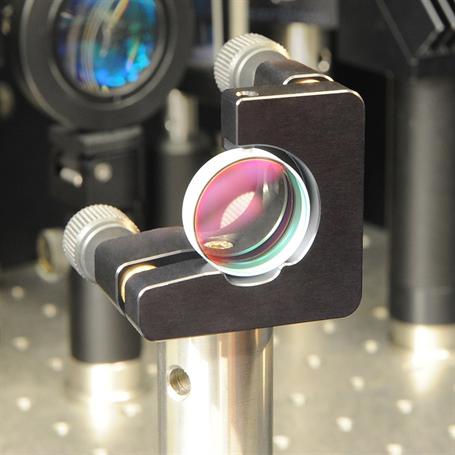

آینه دی‌الکتریک لیزری با طول‌موج دوگانه D=25.4, λ=532, 1064 nm

  DWRM-25.4-532-1064

آینه‌ دی‌الکتریک لیزری با طول‌موج دوگانه 1064 و 532 نانومتر و آستانه تخریب بالا برای بازتاب لیزرهای پالسی


110٬000٬000 ریال (No tax) 0,0,000‎ریال (No tax)
اتمام موجودی

معرفی

آینه‌‌های دی‌الکتریک لیزری با طول‌موج دوگانه و آستانه تخریب بالا با هدف بازتاب طول‌موج اصلی و هارمونیک دوم لیزرهای پالسی طراحی می‌شوند. این آینه‌ها تنها می‌توانند طول‌موج خاصی را بازتاب دهند و از این رو برای استفاده در محدوده وسیعی از طول‌موج‌ها کاربرد ندارند. این آینه‌ها به‌دلیل بازتاب بیشتر از 99 درصد برای هدایت پرتوهای لیزر بسیار مفید هستند زیرا میزان اتلاف را کاهش می‌دهند. آینه‌ دی‌الکتریک لیزری با طول‌موج دوگانه 1064 و 532 نانومتر برای بازتاب لیزر پالسی Nd:YAG و هارمونیک دوم آن مناسب است. درصد بازتاب اعلام شده برای زمانی است که زاویه فرود پرتوی تابشی 45 درجه باشد.چگالی انرژی آستانه‌ تخریب این آینه با لیزر پالسی 1064 نانومتر و پهنای پالس 20 نانوثانیه اندازه‌گیری شده است که 10 ژول بر سانتی‌متر مربع است.

مشخصات

  • قطر : 25٫4 mm
  • بازتاب : 99 %
  • آستانه تخریب : 10 J/cm^2 20 ns 20 Hz 1064 nm
  • صافی سطح : λ/ 10 ,@632٫8 nm
  • سطح موثر : 90 %
  • جنس قطعه : K9
  • ضخامت : 6٫3 mm
  • Coating : Front Side:high-reflective coating , Back Side:finely ground or inspected and polished

Technical Information  Dual Laser Wavelength Dielectric Mirror

Parameter Min Typ. Max
Material K9
Clear Aperture 90 %
Diameter 25٫4 mm
Reflection 99 %
Surface Flatness λ/ 10 , @632٫8 nm
Surface Quality 60/40
Thickness 6٫3 mm
Thickness Tolerance ±0٫2 mm
Feature Description
Coating ;Front Side:high-reflective coating , Back Side:finely ground or inspected and polished
Damage Threshold >10 J/cm^2 , 20 ns , 20 Hz , @1064 nm
