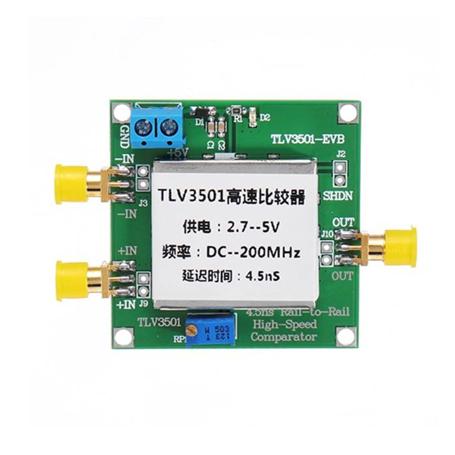

ماژول مقایسه گر پر سرعت TLV3501 با فرکانس 200MHz
ماژول مقایسه گر تک کاناله پر سرعت مبتنی بر TLV3501 با ورودی تغذیه 2.7V-5V، ورودی سیگنال 10mV-1V، فرکانس 200MHz و زمان تاخیر 4.5ns
معرفی
ماژول مقایسه‌گر تک‌کاناله پرسرعت مبتنی بر TLV3501 با زمان تأخیر حدود 4.5ns، مناسب برای تبدیل سیگنال سینوسی به موج مربعی، تشخیص عبور از صفر و شکل‌دهی سیگنال‌های سریع. این ماژول دارای ورودی 50Ω، کانکتور SMA و خروجی Rail-to-Rail با قابلیت درایو مستقیم سطوح منطقی TTL/CMOS است و می‌تواند در کاربردهای اندازه‌گیری فرکانس و اختلاف فاز مورد استفاده قرار گیرد.
محدوده ورودی (ولتاژی که میتوان به پایه ورودی سیگنال ماژول داد): 10mV-1V
محدوده ولتاژ تغذیه ماژول: 2.7V - 5V
کاربرد ها
- تبدیل موج سینوسی به موج مربعی
- مقایسه‌گر عبور از صفر (Zero-Crossing)
- شکل‌دهی سیگنال‌های سریع
- تشخیص و پردازش سیگنال‌های دوره‌ای
- اندازه‌گیری فرکانس
- اندازه‌گیری اختلاف فاز
- مدارهای Front-End برای سیستم‌های اندازه‌گیری حوزه زمان
- کاربردهای عمومی مقایسه‌گر ولتاژ
ویژگی های کلیدی
- سرعت بالا با تأخیر 4.5ns
- پشتیبانی از سیگنال تا 200MHz
- ورودی استاندارد 50Ω
- کانکتور SMA
- خروجی Rail-to-Rail
- مناسب برای تبدیل Sine Wave به Square Wave
- قابلیت اتصال مستقیم خروجی به منطق TTL/CMOS
- دارای شیلد
مشخصات
- ولتاژ ورودی : 2.7 V - 5 V
Technical Information TLV3501 High-Speed Comparator Module With 200MHz Frequency |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Input Voltage | 2.7 V | - | 5 V |
| Operating Voltage | 10 mV | - | 1000 mV |
| Size | 50 x 50 x 15 mm³ | ||
