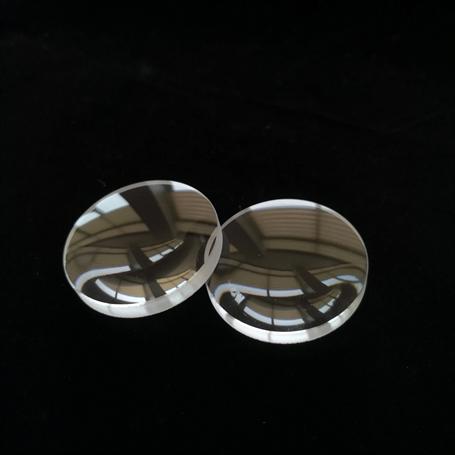

لنز تخت-کوژ F=20 mm, D=15.5 mm
لنز تخت-کوژ بدون لایه‌نشانی ضدبازتابی با فاصله‌کانونی 20 میلی‌متر و قطر 15.5 میلی‌متر.
معرفی
لنزهای تخت-کوژ با فاصله کانونی مثبت، قابلیت کانونی کردن یک پرتوی موازی شده وبه‌عکس قابلیت موازی کردن پرتوی خروجی از یک منبع نور نقطه‌ای را دارند. جنس این لنزها H-K9L است. ویژگی‌های اپتیکی این ماده بسیار شبیه و نزدیک به BK7 است و درواقع می‌توان گفت معادل چینی آن است اما با قیمتی بسیار مقرون به‌صرفه‌تر برای محققان و صنایع. BK7 شیشه‌ی اپتیکی با خلوص بالا است. این شیشه یکی از رایج‌ترین انواع مواد مصرفی در تهیه قطعات اپتیکی با کیفیت بالا است. لنز تخت-کوژ H-K9L با فاصله کانونی 20 میلی‌متر و قطر 15.5 میلی‌متر دارای قطر موثر 95 درصد است. این لنز فاقد لایه‌نشانی ضدبازتابی است که همین امر موجب می‌شود تا بتوان از آن در محدوده وسیع طول‌موجی 350 نانومتر تا 2 میکرومتر استفاده کرد. ضخامت مرکزی و ضخامت لبه این لنز به ترتیب 4.3 و 2.5 میلی‌متر تعیین شده است.
مشخصات
- قطر : 15٫5 mm
- فاصله‌کانونی : 20 mm
- ضخامت مرکزی : 4٫3 mm
- ضخامت لبه : 2٫5 mm
- جنس قطعه : H-K9L
Technical Information Plano-Convex lens F=20 mm, D=15.5 mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Lens Shape | Plano-Convex | ||
| Material | H-K9L | ||
| Diameter | 15٫5 mm | ||
| Focal Length | 20 mm | ||
| Thick Center | 4٫3 mm | ||
| Thick Edge | 2٫5 mm | ||
