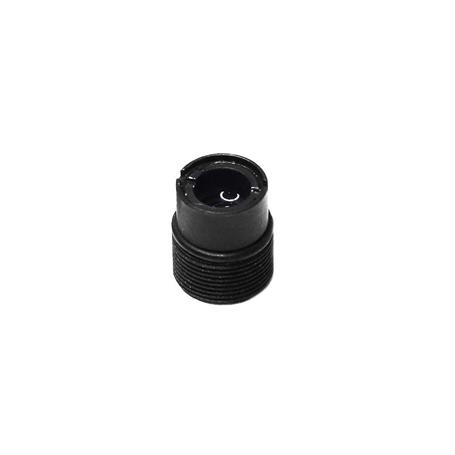

لنز M9 نیم‌رزوه با لایه ضد بازتاب 700-400 نانومتر و F=8.8mm
LDL-M9-8.8-VIS
لنز M9 نیم‌رزوه با لایه ضد بازتاب در ناحیه 700-400 نانومتر، فاصله کانونی 8.8 میلی‌متر و ضخامت مرکزی 10.5 میلی‌متر
معرفی
باتوجه به زاویه واگرایی دیودهای لیزری استفاده از لنز در خروجی این دیودها الزامی است. لنز معرفی شده دارای لایه ضدبازتاب 700-400 نانومتر است که آن را برای استفاده در لیزرهای دیودی TO-56 در محدوده 700-400 نانومتر مناسب می‌کند. فاصله کانونی این لنز 8.8 میلی‌متر و ضخامت مرکزی آن 10.5 میلی‌متر است.
مشخصات
- لایه‌نشانی : AR VIS
- طول‌موج طراحی : 635 nm
- فاصله‌کانونی : 8٫8 mm
- ابعاد نگه‌دارنده لنز : M9
- پکیج : TO-5 (9mm)
- ضخامت مرکزی : 10٫5 mm
- جنس نگه‌دارنده : Plastic
Technical Information Laser Diode Lens ,AR=400-700nm ,F=8.8mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Coating | AR VIS | ||
| Design Wavelength | 635 nm | ||
| Focal Length | 8٫8 mm | ||
| Holder Material | Plastic | ||
| Lens Holder Size | M9 | ||
| Lens Material | K9 | ||
| Lens Numerical Apeture | 0٫29 | ||
| Package | TO-5 (9mm) | ||
| Thick Center | 10٫5 mm | ||
