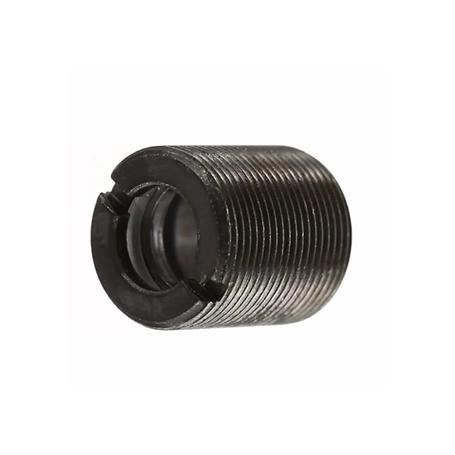

لنز M9 با لایه ضد بازتاب 700-400 نانومتر و F=7.8mm
LDL-M9-7.8-VIS
لنز M9 با لایه ضد بازتاب در ناحیه 700-400 نانومتر، فاصله کانونی 7.8 میلی‌متر و ضخامت مرکزی 6 میلی‌متر
معرفی
باتوجه به زاویه واگرایی دیودهای لیزری استفاده از لنز در خروجی این دیودها الزامی است. لنز معرفی شده دارای لایه ضدبازتاب 700-400 نانومتر است که آن را برای استفاده در لیزرهای دیودی TO-56 در محدوده 700-400 نانومتر مناسب می‌کند. فاصله کانونی این لنز 7.8 میلی‌متر و ضخامت مرکزی آن 6 میلی‌متر است.
مشخصات
- طول‌موج طراحی : 650 nm
- لایه‌نشانی : AR VIS
- فاصله‌کانونی : 7٫8 nm
- ابعاد نگه‌دارنده لنز : M9
- ضخامت مرکزی : 6
- جنس نگه‌دارنده : Metal
Technical Information Laser Diode Lens ,AR=400-700nm ,F=7.8mm |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Coating | AR VIS | ||
| Design Wavelength | 650 nm | ||
| Focal Length | 7٫8 nm | ||
| Holder Material | Metal | ||
| Lens Holder Size | M9 | ||
| Lens Material | K9 | ||
| Lens Numerical Apeture | 0٫29 | ||
| Thick Center | 6 | ||
