درایور دیود لیزر با بیشینه جریان 500 میلی‌آمپر
درایور لیزر دیودی با بیشنه جریان 500 میلی‌آمپر و ولتاژ 2.7-5.0 ولت و ابعاد 15x6.5 میلی‌متر مناسب برای راه‌اندازی دیود لیزرهای 400 تا 520 نانومتر.
معرفی

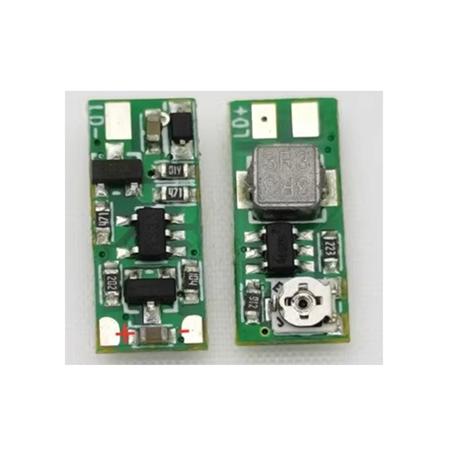

درایور لیزر دیودی معرفی شده با بیشنه جریان 500 میلی‌آمپر و ولتاژ ورودی 2.7-5.0 ولت است. این درایور افزاینده، با ابعاد 15x6.5 میلی‌متر برای راه‌اندازی دیود لیزرهای 400 تا 520 نانومتر مناسب می‌باشد. ابتدا تغذیه درایور را به مثبت و منفی مشخص شده بر روی تصویر متصل کنید. سپس یک لود مقاومتی (مقدار مقاومت برابر است با ولتاژ لیزر تقسیم بر جریان لیزر) که سری با میلی آمپر متر دقیق است (به جهت سنجش جریان خروجی)، به پدهای خروجی LD+ و LD- متصل گردد. با چرخش پیچ روی برد جریان را به میزان ذکر شده در دیتاشیت لیزر تنظیم کنید. سپس تغذیه را قطع و لود مقاومتی را جدا کرده. در انتها با اتصال پایه آند Anode به پد LD+ و کاتد Cathode به پد LD- مشخص شده بر روی برد، لیزر را روشن کنید.
مشخصات
- ولتاژ کاری : 2٫7 V-- -5 V
- اندازه : 6٫5 x 15 mm²
Technical Information Laser Diode Driver 500 mA |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Operating Current | - | - | 500 mA |
| Operating Voltage | 2٫7 V | - | 5 V |
| Size | 6٫5 x 15 mm² | ||
