باریکه‌شکن مکعبی D=25.4, 50/50, Vis

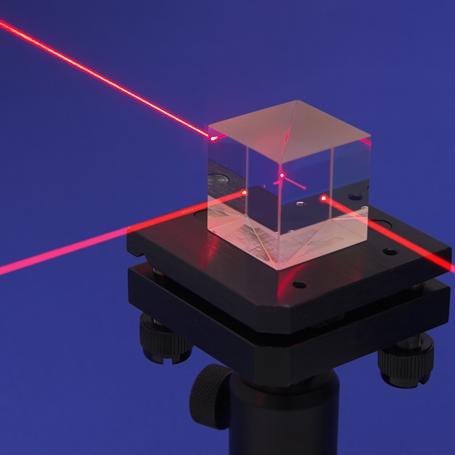

باریکه‌شکن مکعبی با ابعاد mm³ 25.4 × 25.4 × 25.4 و نسبت تقسیم باریکه بازتابی و عبوری 50/50.
معرفی
باریکه‌شکن یا بیم اسپلیتر Beam splitter قطعه‌‍‌ای اپتیکی است که به‌کمک آن می‌توان پرتوی ورودی را با نسبت مشخص به دو قسمت تقسیم کرد. عکس این پدیده یعنی ترکیب دو پرتو نیز با کمک باریکه‌شکن اتفاق میافتد. باریکه‌شکن‌ها بر اساس شکل به دو دسته‌ی صفحه‌ای و مکعبی تقسیم می‌شوند. باریکه‌شکن مکعبی از دو منشور قائم الزاویه تشکیل شده است. وتر یکی از این منشورها لایه نشانی شده است که نور ورودی می‌بایست از آن سمت تابانده شود. برتری باریکه‌شکن‌های مکعبی نسبت به صفحه‌ای عبارت است از: زاویه تابش پرتوی وردی صفر است. راه نوری طی شده توسط پرتوی بازتابی و عبوری در باریکه شکن مکعبی یکسان است. جابه‌جایی مکانی یا شیفت پرتوی عبوری صفر است. باریکه‌شکن مکعبی حاضر از جنس H-K9 با اندازه 25.4 میلی‌متر دارای نسبت تقسیم 1:1 در محدوده طول‌موج مرئی است. این نسبت تقسیم به معنی این است که 50 درصدی از نور فرودی در ناحیه مرئی بازتاب و 50 درصد دیگر عبور داده می‌شود.
مشخصات
- نسبت تقسیم باریکه : 1 : 1
- طول‌موج کاری : 400 nm - 700 nm
- ابعاد : 25٫4 x 25٫4 x 25٫4 mm³
Technical Information Cubic Beam Splitter |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Working Wavelength | 400 nm - 700 nm | ||
| Size Tolerance | ±0٫1 mm | ||
| Split Ratio | 1 : 1 | ||
| Surface Quality | 60/40 | ||
| Size | 25٫4 x 25٫4 x 25٫4 mm³ | ||
