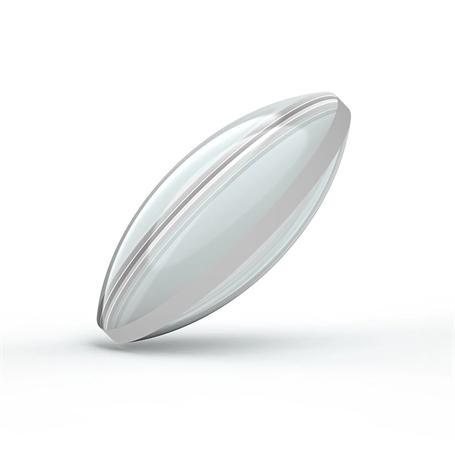

لنز دوکوژ F=100 mm, D=50mm
لنز دوکوژ بدون لایه‌نشانی ضدبازتابی با فاصله‌کانونی 100 میلی‌متر و قطر 50 میلی‌متر.
معرفی
لنزهای دو-کوژ، قدرت بیشتری در کانونی کردن یک پرتوی واگرا نسبت به لنز تخت-کوژ مشابه خود دارند. جنس این لنزها H-K9L است. ویژگی‌های اپتیکی این ماده بسیار شبیه و نزدیک به BK7 است و درواقع می‌توان گفت معادل چینی آن است اما با قیمتی بسیار مقرون به‌صرفه‌تر برای محققان و صنایع. BK7 شیشه‌ی اپتیکی با خلوص بالا است. این شیشه یکی از رایج‌ترین انواع مواد مصرفی در تهیه قطعات اپتیکی با کیفیت بالا است. لنز تخت-کوژ H-K9L با فاصله کانونی 100 میلی‌متر و قطر 50 میلی‌متر دارای قطر موثر 95 درصد است. این لنز فاقد لایه‌نشانی ضدبازتابی است که همین امر موجب می‌شود تا بتوان از آن در محدوده وسیع طول‌موجی 350 نانومتر تا 2 میکرومتر استفاده کرد. ضخامت مرکزی و ضخامت لبه این لنز به ترتیب 8.7 و 3 میلی‌متر تعیین شده است.
مشخصات
- قطر : 50 mm
- ضخامت مرکزی : 8٫7 mm
- ضخامت لبه : 3 mm
- فاصله‌کانونی : 100 mm
- جنس قطعه : H-K9L
Technical Information F=100 mm, D=50mm Bi-Convex Lens |
|||
|---|---|---|---|
| Parameter | Min | Typ. | Max |
| Lens Shape | Biconvex | ||
| Material | H-K9L | ||
| Diameter | 50 mm | ||
| Focal Length | 100 mm | ||
| Thick Center | 8٫7 mm | ||
| Thick Edge | 3 mm | ||
